1. PET介绍

聚对苯二甲酸乙二酯(PET)是一种性能优质的热固性塑料，其熔化温度和玻璃化变化温度较高，具备优良的耐温性、抗应力松弛性、耐疲惫性、耐磨擦与磨损性、电介电强度及耐化学品性，被普遍用以人造纤维、塑料薄膜、橡胶制品、药业和日用具等行业。PET质优价廉，二十世纪六十年代便开始了做为橡胶制品的应用程序开发，现阶段已运用于轿车、电动机、电子器件、电器产品及机械设备等领域。

PET因分子结构链中刚度苯环的存有及软性碳烷开链短，其结晶(均相成核)速度慢，在溶体迅速制冷(如注塑工艺)全过程中结晶度低，导致产品的结构力学抗压强度、刚度(规格可靠性)及耐温性差。在具体注塑模具加工中，一般 迫不得已长期维持模貝温度于100℃之上，以求在相对性比较慢的制冷速度下给与充足時间让PET溶体充足结晶，因而生产加工耗能高、橡塑制品时间长、产品成本高，限定了PET在轿车、电气设备及工程建筑等行业的产品化运用。

因而，要充分运用PET的高性能、降低成本优点，务必对其开展结晶改性材料，使其能超低温快速成型技术，结晶度相对性较高，而最经济发展行得通的改进的方式 是添加结晶成核剂或结晶硫化促进剂。

2. PET的成核与结晶

PET分子结构具备较高的结构整齐性，具有极强的结晶工作能力，可是因为其分子结构链刚度大，玻璃化温度高，阻拦了其分子结构链的健身运动，因此 PET仅仅一种半结晶性化学物质，在溶点和玻璃化变化温度中间的范畴内PET都能产生结晶，溶体假如快速制冷，则产生全透明的不定形构造。不定形PET相对密度为1.33g/cm3，彻底结晶的PET相对密度为1.445G/cm3，和别的高聚物一样PET只有一部分结晶，难以做到彻底结晶的水平。

不一样聚合物结晶速率都有差别是由于分子结构链外扩散砌入晶格常数需要的活化能不一样。一般 ，链的构造愈简易、对称愈高，结晶速率就愈大。高压聚乙烯构造简易、对称好，结晶速度更快，即便在液态空气下急冷也没法获得彻底的无觉形状。而PET的生物大分子链上面有-C-O-基使对称降低，碳链上也有苯环，使分子结构链的刚度扩大，对开链健身运动具有了一定的阻拦功效，危害了分子结构链外扩散的速率，因此结晶速率比慢得多。即便与同是聚脂的PBT对比，的结晶速率也慢得多，这关键是由于PBT的分子结构链上比PET多了2个亚甲基，使PBT的软性比PET好，因此结晶速率比PET快。

聚合物的成核包含初中级成核和次级线圈成核。在其中初中级成核又分成均相成核和异像成核二种。均相成核由溶体分子结构开链本身热运动造成井然有序排序的链束或伸缩链做为能量源，能量源在全部结晶全过程中是持续形成的，因而发展趋势成的能量源的大小不一，需要的温度一般 较为低;异像成核是之外来的残渣、高聚物结晶、人为因素添加的分散化的小颗粒或器皿的壁为管理中心，吸咐高聚物开链作井然有序排序而产生能量源，异像成核受温度危害较小，能够 在较高的温度下产生。因而，另加成核剂(推动异像成核)可明显推动PET的结晶。

最终，高聚物的结晶与低分子结构的结晶有很多层面不一样。高聚物结晶除开受自身构造的危害外，也要受许多外部要素的危害，例如温度、含量及含量遍布、防腐剂等要素的危害。

针对PET来讲，含量越大的PET熔化温度越高，结晶性能也越差;而针对特殊型号的PET，适度提升挤压温度和添加成核剂则有益于其能量源的生长发育，可明显改进最后商品的结构力学性能;此外，在采用实际的PET型号时，低二甘醇(DEG)成分的PET具备更强的结晶性能;因为工业生产生成时，一般都需要应用金属催化剂，关键包括有Mn、Zn、Pb、Cd、Mg、Ca、Ce、Co、Li、Na、和Sb等，而具备较低溶点的金属催化剂则是特异性最大的成核剂，也可做为采用的参照规范。

3. 成核剂对PET的结晶改性材料

成核剂改进PET的结晶性能主要是根据具有异像成核的功效，管理体系中假如存有成核剂，溶体制冷时需形成的球晶小而多，相对所造成的热应力也小并且分散化，进而改进了产品的运用性能。

因而，根据加上成核剂能够 做到下列目地：

提升 PET 的起止结晶(成核)温度，增加结晶的温度范畴;

抑止造成 PET 脆裂的大球晶产生;

诱发造成小而整齐的结晶构造。

成核剂类型许多，关键分成有机化学成核剂、无机成核剂、高分子材料成核剂和复合型成核剂等。

（1）无机成核剂

无机类成核剂大部分全是高聚物常见的无机填充料，无机类成核剂在结晶全过程中等同于第二相的小颗粒存有于PET中的溶体中，在粉层这种颗粒处在不熔情况，在减温的全过程中，PET分子结构链就以这种颗粒为管理中心，吸咐到颗粒上并且做好井然有序排序而产生品核。因而，这种小分子水无机物做为异像成核剂时，减少了PET产生品核时所需的活化能，而对接着的结晶生长发育全过程，即PET分子结构开链被吸咐于能量源表层而进到晶格常数的全过程危害并不大。

可是因为无机填充料与PET基材的页面融合工作能力较为差，假如在熔化标准下立即把无机原材料与PET混和并不易在PET基身体分散化匀称，并且非常容易产生团圆，因而，无机填充料一般必须历经表层改性材料解决。

普遍的PET无机填充料类成核剂为黏土、金属氧化物与氢氧化镍、无机盐，除此之外也有Si3N4、纳米碳管/高纯石墨、锌粉及叶腊石等。

黏土类成核剂

蒙脱土是一种片层构造无机原材料，这类原材料原材料丰富多彩、价格低，并且加上在高聚物中还可以合理的提升原材料的隔绝性能，与PET复合型后能够 制取优良的封裝原材料，除开蒙托土，其他黏土原材料如瓷土、累托土等，也可以制取分散化优良的纳米技术高分子材料，并且能合理提升PET的结晶、热力学、隔绝性能。

一般 选用熔化插层方式 将蒙脱石(MMT)添加到PET中。比如，将氯代十六烷-三苯基膦(CHDTPP)做为MMT的改性材料，老先生成OMMT，再经熔化插层能制得PET / OMMT纳米技术高分子材料，结果显示，制取的PET/OMMT高分子材料的结晶速度是纯PET的4-5倍，在注塑工艺时可大幅度减少模貝温度，蒙脱土摩尔质量为1%时，高分子材料的模貝温度可降至约80℃，而纯PET务必在130%;值得一提的是，PET/OMMT不在加成核剂和增韧剂状况下，立即与玻璃纤维复合型就可以获得优质的结构力学性能和耐温性的橡胶制品。

水滑石(HT)也可运用于PET的结晶改性材料，研究表明，当HT摩尔质量为0.5%-1.0%时，HT做为PET的结晶成核剂实际效果最佳;选用单螺杆熔化共混法制取的PET /凹凸棒土(AT)高分子材料的结晶性能也显著获得改进。

金属氧化物类成核剂

SiO2成核剂为应用数最多的无机填充料成核剂之一。做为PET的异像成核剂，其加上量为2%上下时成核实际效果最好是，而加上量为约0 .2%时，个人所得PET的综合性结构力学性能最好。当添加同样摩尔质量时，SiO2较MMT对PET的异像成核功效要更强，与大部分无机成核剂相近，SiO2加上量过更多就是会在PET基材中团圆，不利PET结晶。因而，为了更好地使SiO2做到更强的成核实际效果，务必提升其与PET基材的相溶性和分散性。分散化优良的SiO2因成核点多而抑止了PET球晶的生长发育，因而在提升PET结晶速度的另外亦提升了其清晰度。

根据二阶熔化共混法可制取PET/纳米技术二氧化钛高分子材料，研究表明，纳米技术TiO2颗粒在PET基材环氧树脂中具备成核剂的功效，可明显增强基材环氧树脂结晶温度和结晶速度。纳米技术Ti02对PET结晶的功效使其对基材造成显著的提高功效，在3%成分范畴内原材料的妥协和抗拉强度都提升了约25%;小量纳米技术TiO2可让PET延展性有一定水平提升，1%的成分范畴内原材料空缺冲击性抗压强度提升了约10%;而在较高成分下，纳米技术Ti02对PET延展性危害比较显著。高分子材料在Ti02成分为1%时具备不错的综合性结构力学性能。

纳米技术MgO对PET也是有非常好的成核功效，研究表明，当用纳米技术MgO做为成核剂时，在60℃或80℃模温下注塑加工.个人所得试件的冲击性抗压强度、弯曲强度、较大 弯折力、弯折弹性模具都相比纳米技术SiO2作成核剂时稍好。在独立加上纳米技术MgO的状况下，模温各自为60℃和80℃时，试件的抗拉强度、冲击性抗压强度、弯折弹性模具差别并不大。且在60℃的模温下，注塑加工全过程中产品不黏贴、涨缩，能够 成功出模。这表明添加纳米技术成核剂后.有可能使塑料模具温度进一步减少。

无机酸盐成核剂

碳酸氢钙，硫酸钡，轻钙粉，介孔碳分子筛(MMS)及重晶石粉等全是常见的无机酸盐成核剂。在其中，轻钙粉较碳酸氢钙、黏土、SiO2及TiO2对PET的成核实际效果好些，加上量为5%时结晶性能最优化。

只加上摩尔质量为1%的纳米技术BaSO4就可以使PET结晶峰温提升6.8℃，表明BaS04具有不错的异像成核实际效果。BaSO4对PET成核实际效果随BasO4加上量的提升有一个最好量，当其摩尔质量为2%时，PET/纳米技术Bas04高分子材料的结构力学性能最优化。比照纯PET试件，其抗拉强度和弯曲强度各自提升了16%和18.6%，拉申弹性模具和弯折弹性模具各自提升了32%和14%，空缺冲击性抗压强度稍有降低。

（2）有机化学小分子水成核剂

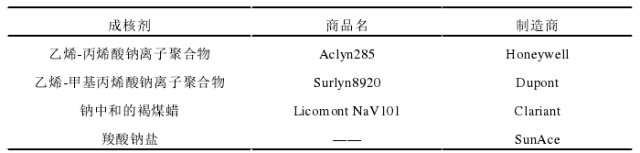

有机化学类成核剂主要是一元梭酸的Na、Li、Ba、Mg、Ca盐，安息香酸的Na、K、Ca盐，脂环甲基磺酸盐、甲基对硫磷化学物质的Mg、Zn盐，在其中实际效果不错的是羧基醋酸盐和羧基无机盐。比如，含钾离子的高聚物被觉得是PET工业生产上最有效的成核剂，在其中商业化的的PET成核剂以下表所显示。

有机化学类成核剂的成核原理关键两者之间化学结构相关，这种成核剂在具有异像成核的另外，还具有有机化学成核功效，进而不但提升了成核工作能力还提升了能量源的生长发育速率，也就是他们在出示异像能量源的另外也减少PET分子结构链外扩散进到晶格常数的外扩散活化能。

(替代)苯甲酸钠和硬脂酸镁与其他异像成核剂不一样，在高溫下它能溶解PET溶体，PET与所述羧基醋酸盐在高溫下挤压的时候会产生化学变化，形成PET-COONa化学物质，在含有正离子端基的PET溶体中间会产生正离子簇，正离子簇可能变成成核剂在溶体中具有了成核功效，分子结构链整齐排序迅速结晶;另一方面，因为反映全过程中分子结构解链，造成部分相对性分子质量减少，进而因部分结晶加速而推动全部管理体系的结晶，这两层面一同功效使结晶速度巨大提升。但苯甲酸钠与PET的亲核取代反映，会导致环氧树脂的溶解。一种行得通的方式 是加上扩链剂以填补PET的含量，常见的扩链剂关键包含环氧化物、丙烯酸酯、酸酐、�f唑啉类等。

研究表明，加上苯甲酸钠成核剂可使PET的结晶诱发期减少、结晶活化能减少、整体结晶速率增加;但随加上量的提升会使结晶度减少，不利共混原材料性能的平稳，因而，苯甲酸钠运用于PET时，务必留意使用量，另外还需与其他改性材料相互配合应用。

此外，含长饱和脂肪酸链(C26-C32)的煤褐酸钠缓释片也是非常好的PET成核剂，研究表明，煤褐酸钠缓释片成核剂的烷基链越长，则PET的结晶速度越快，并且具备更长碳烷开链的煤褐酸钠缓释片的成核工作能力较(替代)苯甲酸钠更强。

来源于：找塑料新型材料
