史上最全塑料UL黄卡引见，附UL黄卡查询办法
已有人阅读此文 - -
所谓UL（全称为UnderwritersLaboratoriesInc.）是作为第三者的立场对工业制品的安全性进行评价的美国的一家非营利团体。
在美国，几乎所有的全部州政府都对电气制品赋予了必须取得UL认定的义务，事实上它已成为美国事实上的通用标准。
所谓黄卡就是在接受上述认可时、在UL注册的材料或部件的数据单。这些数据汇集而成的小册子称做黄皮书。黄卡可以从UL或生产厂家邮寄索取，但现在可以从UL网页直接查阅，可以说是非常方便。

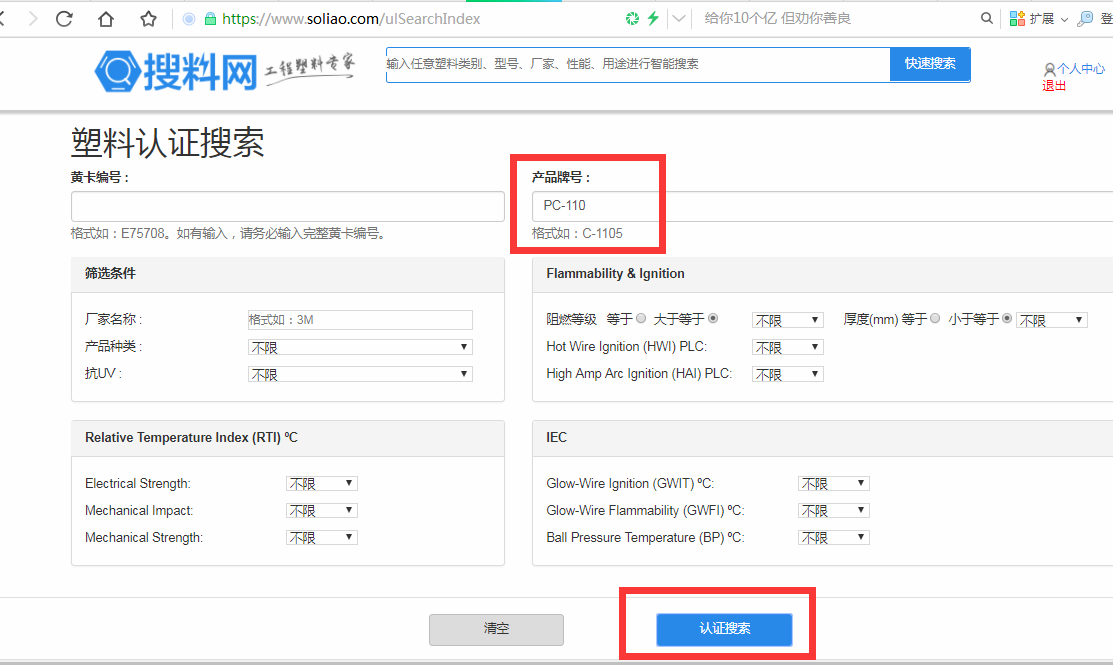

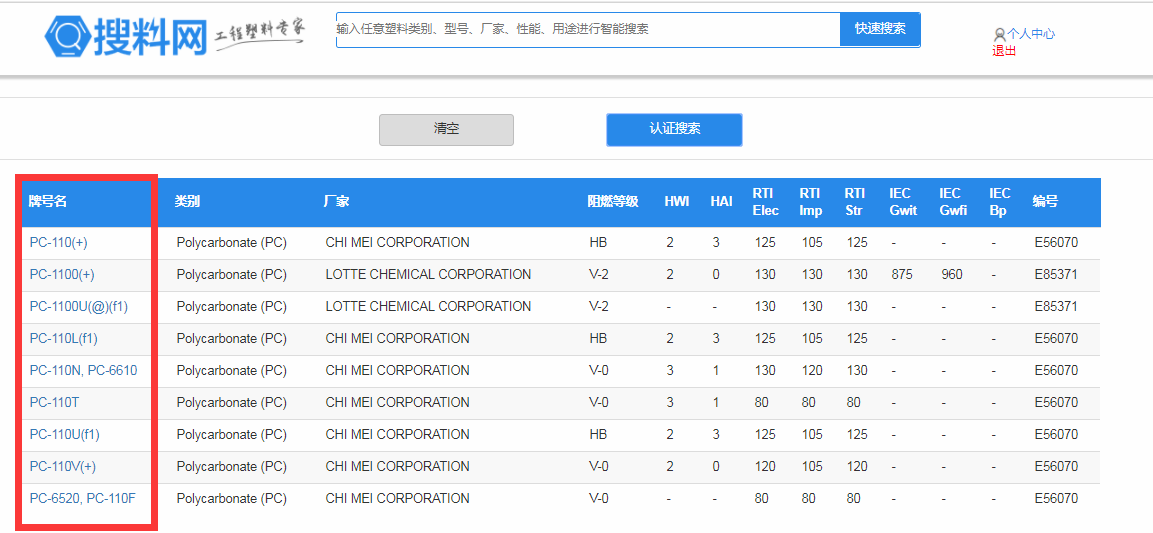

搜料网提供UL黄卡查询，一键搜索，轻松找到ul黄卡点击直接进入>>>UL黄卡查询

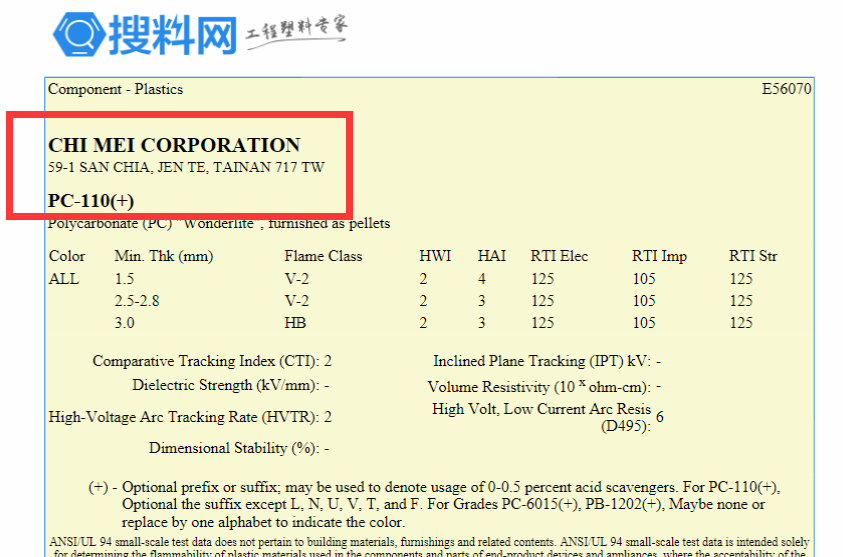

■如何读懂UL黄卡？
①Color颜色
NC为天然色（无着色的颜色）BK为黑色ALL为全部颜色。Min.Thick.试片最小厚度单位为mm。在上述黄卡中，试片厚度为3mm时，难燃性为5VA。试片厚度为1mm时，难燃性为5VB。②FlameClass难燃性
根据UL94标准判定材料的难燃性水平。按照HB、V-2、V-1、V-0的顺序，难燃性依次增大。一般说的难燃材料指的是V-0。除了传统的评价方法之外，还设定了上一级的5V评价。作为定位，难燃性顺序依次为V-0、5VB、5VA。由于5V评价的试验方法与传统相比有些不同，所以卡中象“V-0、5VA”那样就表示进行了两个试验。难燃性HB<V-2<V-1<V-0<5VB<5VA
③HAI高电流弧的发火性
使高电流电弧在试片旁边飞过。根据到燃烧为止所需要的飞过次数，将材料难燃性分级。级别数字越小，材料越难以燃烧。
④HWI热金属丝的发火性
是Hotwireignition的缩略语。将镍丝缠绕在试片上，使规定电流从中通过。按照到开始燃烧的时间，将材料难燃性分级。到开始燃烧的时间1~2分钟者为1级。到开始燃烧的时间7~15秒钟者为4级。级别的数字越大，材料越容易燃烧。HWI时间（秒）黄卡上的表示120以上060---119130--59215--2937--144小于75
⑤RTI相对保证温度也叫“相对温度指数”是UL保证材料使用的最高温度。单位为℃。有时也只标注为TI（保证温度）。Elec表示对于电气特性的TI；imp表示有冲击负荷时的TI；str表示静态下的TI。IEC国际电气化标准会议是电气领域中的国际标准化组织。相当于非电气领域的ISO、通信领域的ITU。
⑥GWIT灼热丝发火温度
是Glowwireignitiontemparature的缩略语，是IEC规定的燃烧性指标之一。
GWFI灼热丝燃烧指数是Glowwireflammabilityindex的缩略语，是IEC规定的燃烧性指标之一。
⑦CTI相比耐漏电起痕指数
是Comparativetrackingindex的缩略语，是表示耐漏电性的指标。在对绝缘物表面施加电压的状态下，使电解液滴落于电极间的成型品表面，评价到何电压为止不发生漏电破坏。按照耐压值从0到5进行分级。数字越小，耐漏电性越高。CTI(伏特)黄卡上的表示600以上0400----5991250----3992175----2493100----1744小于1005
⑧PTI保证耐漏电起痕指数
Prooftrackingindex的缩略语。试验方法本身与CTI相同。目前，对每一个耐压值从0到5进行分级。PTI与CTI的不同之处在于：CTI改变施加的电压，求得材料的最大耐压值，从而决定起痕指数。
而PTI所试验的电压是一个点，只表示该点是否能耐受住电压。换言之，假设PTI为150V，则说明该材料的漏电起痕性能耐受到150V，而且实际中可能比该值还高。另一方面，由于CTI求的是最大耐压值，不会具有大于标注值的实力。
⑨HVTR高伏特电弧起痕速度
Highvoltagearctrackingrate的缩略语。表示单位时间内痕迹行进的距离。以数值分级，数值越小，行进速度就越慢。
HVTR范围（mm/min）黄卡上的表示0---10010.1---25.4125.5---80280.1---1503大于1504D495ASTM-D495ASTM制定的耐电弧性标准。
D495范围（秒）黄卡上的表示420以上0360---4191300---3592240---2993180---2394120---179560---1196小于607IEC:BPIEC版球压温度IEC制定的标准之一。除了少数装置与通常的球压温度不同之外，其它装置基本相同。
