引言：丙烯酸树脂(PA)是以已内酰胺、人体脂肪羧基、脂肪胺或脂环二元酸、脂环二元胺为原材料生成，碳链上带有氟苯官能团(―NHCO―)的晶形高分子化学物质，做为橡胶制品的PA分子量在(1.5~3)×104上下。PA具备优质的力学性能、耐磨性能和耐热性，因此 是主要用途更为普遍的橡胶制品之一。可是，因为分子构造中带有旋光性的亲水基团，因此 对尼龙制品的规格可靠性及其力学性能有非常大危害。现阶段，能用化学纤维提高，降低环氧树脂的吸水性，使其能在高溫、高低温的标准下工作中。

尼龙闸阀

一、吸水能力对尼龙特性危害原理

因为尼龙的分子链构造整齐，是一类晶形的高分子化学物质，晶格常数的存有拘束了分子链的健身运动，因此 抗压强度较高。除此之外，分子链中带有的旋光性氟苯官能团，可以在分子链中间产生共价键，使分子链以前的相互作用力扩大，进一步限定了分子链受外力作用时的载荷，因此 具备较高的结构力学抗压强度和应变速率。

而且，伴随着丙烯酸树脂分子链中酰胺基相对密度的提升、分子链对称的提高及其晶粒大小的提升，其结构力学抗压强度也进一步提高。

1、分子链间相互作用力降低

可是，正由于尼龙分子链中带有旋光性氟苯官能团，因此 能够 与自然环境中的水分子产生共价键，那样会使分子链的整齐度降低、分子链中间的共价键数降低，造成 分子链中间的相互作用力降低。

因此 ，在遭受外力作用时，分子链中间能够 根据健身运动来耗费外部的动能，因此 原材料的抗拉强度、弯曲强度及其应变速率会出现一定水平的降低，制品的规格可靠性也会大幅度降低。可是延伸率和冲击性抗压强度会出现提升。

2、分子链一部分水解反应

在熔融状态下，如果有水份的存有，会造成丙烯酸树脂大分子链的水解反应，进而造成 相对性分子品质的降低。由于高分子化学物质的物理性能和分子毛料一定范畴内是正比例关联，因此 分子链溶解，制品的力学性能会出現降低。

除此之外，成形全过程中，水份的存有还会继续造成 制品表层出現汽泡、丝条和花纹等缺点。因而，成形前务必充足干躁。

二、吸水性对尼龙力学性能的危害

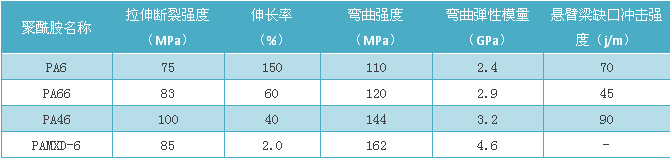

表 尼龙干态力学性能检测

注：测量规范选用ASTM规范方式

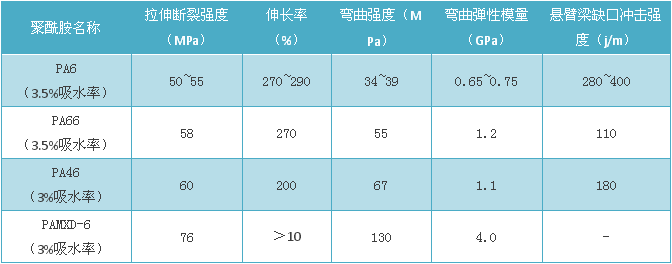

表 吸水能力对尼龙力学性能危害

注：测量规范选用ASTM规范方式

以上是四种尼龙在干态和一定吸水性情况下的力学性能数据测试比照。四种尼龙的拉申、弯曲强度，及其应变速率都是有一定水平的降低，而延伸率和冲击性抗压强度则有提升。

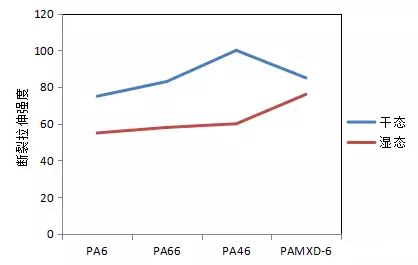

比照各种各样四种尼龙在二种情况下的开裂拉涨抗压强度，脂环族尼龙吸湿后抗拉强度降低力度较，在其中PA46的减幅在40%上下，而脂环尼龙PAMXD-6的减幅在10%上下。

因此 ，针对尼龙制品而言，不但在成形全过程中必须开展考虑到吸水性难题，应用全过程中，尤其是高溫、高低温的自然环境中也得考虑到吸水性的难题。现阶段，玻璃纤维提高尼龙能够 显著改性材料制品的吸水性，可使尼龙制品运用于高溫、高低温的自然环境中。

来源于：艾邦高分子
