模具注塑工艺是大批量生产一些样子繁杂构件时采用的一种生产加工方式。实际基本原理指：将遇热溶化的塑料原料由注塑机螺杆推动髙压射进塑胶模具的模芯，经制冷干固后，获得塑料成型商品。

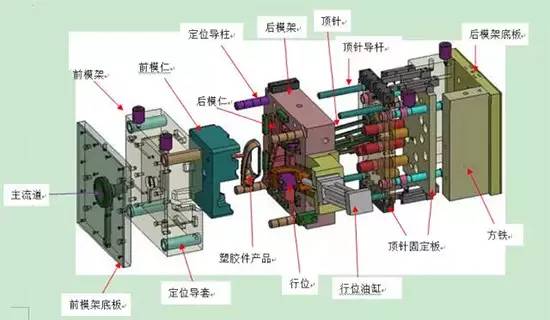

塑胶模具由后模和前模两一部分构成，后模安裝在注入成形机的挪动模板上，前模安裝在注入成形机的固定不动模板上。在注入成形时动模与前模合闭组成浇筑系统和型腔，出模时动模和前模分离出来便于取下塑胶制品。

塑胶模具的构造尽管因为塑料种类和特性、橡塑制品的样子和构造及其注塑机的种类等不一样而很有可能千姿百态，可是基础构造是一致的。

一、塑胶模具构造按作用分

关键由：浇筑系统、控温系统、成形零件系统、排气管系统、导向性系统、压射系统等构成。在其中浇筑系统和成形零件是与塑胶直接接触一部分，并随塑胶和产品而转变，是模具中最繁杂，转变较大 ，规定生产加工光滑度和精密度最大的一部分。

1.浇筑系统：

就是指塑胶从射嘴进到型腔前的过流道一部分，包含流行道、冷料穴、分离道和进胶口等。

2.成形零件系统：

就是指组成产品样子的各种各样零件组成，包含后模、前模和型腔(型腔)、型芯(模座)、成形杆等构成。型芯产生产品的内表层，型腔(型腔)产生产品的外表层样子。合模后型芯和型腔便组成了模具的型腔。按加工工艺和生产制造规定，有时候型芯和型腔由多个拼块组成，有时候制成总体，仅在易毁坏、难生产加工的位置选用镶件。

3.控温系统：

为了更好地考虑注入加工工艺对模具溫度的规定，必须有控温系统对模具的溫度开展调整。针对热固性塑料用注塑模具，主要是设计方案制冷系统使模具制冷(也可对模具开展加温)。模具制冷的常见方法是在模具内设立冷却循环水安全通道，运用循环系统流动性的冷却循环水带去模具的发热量;模具的加温除可运用冷却循环水通开水或滚油外，还可在模具內部和周边安裝电加热器元器件。

4.排气管系统：

是为了更好地将注入成形全过程中型腔内的气体及塑料溶化所造成的汽体清除到模具外而开设，排气管受阻时产品表层会产生气痕(气纹)、烧糊等欠佳;塑胶模具的排气管系统一般 是在模具中设立的一种槽形排气口，用于排出来原来型腔气体的及耐磨材料带到的汽体。

耐磨材料引入型腔时，原存于型腔内的气体及其由溶体带到的汽体务必在料流的终点根据排气管向模外排出来，不然可能使产品含有出气孔、接欠佳、充模不满意，乃至囤积气体因受缩小造成高溫而将产品烫伤。一般状况下，排出气孔既可建在型腔内耐磨材料流动性的终点，也可建在模具的分析表面。

后面一种是在型腔一侧设立深0.03-0.2毫米，宽1.5-6毫米的浅槽。注入中，排出气孔不容易有很多耐磨材料外渗，由于耐磨材料会在该点制冷干固将安全通道堵住。排气管的设立部位切忌冲着实际操作工作人员，防止耐磨材料出现意外喷出来致伤。除此之外，也可运用顶出杆与顶出孔的相互配合空隙，顶块和脱模板与型芯的相互配合空隙等来排气管。

5.导向性系统：

是为了更好地保证后模和前模在合模时要精确对中而开设，在模具中务必设定导向性构件。在注塑模具中一般 选用四组定位销与导柱来构成导向性构件，有时候还需在后模和前模上各自设定相互之间符合的内、外球面来輔助精准定位。

6.压射系统：

一般包含：模具顶针、前后左右模具顶针板、模具顶针摆杆、模具顶针校准弹黄、模具顶针板卡紧镙丝等几一部分构成。当商品在模具内成形制冷后，模具前后左右模分离出来开启，由发布组织--模具顶针在塑料机的小链促进下将塑胶制品以及在过流道内的凝料发布或拖出模具开腔和过流道部位，便于开展下一个注塑工艺工作中循环系统。

二、塑胶模具按构造分一般由模胚、模仁、輔助零件、輔助系统、輔助设定、盲区解决组织等好多个一部分构成。

1、模胚：

一般都不用大家设计方案，能够立即从规范模胚生产商那边购买，大大的节省的设计方案模具所需時间，因此 称它为塑胶模具规范模胚。它组成了塑胶模具最基础的架构一部分。

2、模仁：

模仁一部分是塑胶模具的关键一部分，它是模具里边最重要的构成部分。注塑产品的成型一部分就在模仁里边，绝大多数時间的生产加工也花销在模仁上。但是，相对性一些非常简单的模具，它沒有模仁一部分，商品立即在模板上边成型。初期的塑胶模具大都如此，相对性相对落后。

3、輔助零件：

塑胶模具常见輔助零件有精准定位环、注口轴套、模具顶针、抓料销、支撑点柱、压射板模具导柱、废弃物钉等，他们有一部分是标件，能够立即在购买模胚时一起购买，也是有一部分必须自身设计方案。

4、輔助系统：

塑胶模具的輔助系统有下列四个：浇筑系统、压射系统、制冷系统和排气管系统。有时候，由于所应用的塑料材料需加温的溫度很高，因此 ，有的模具还会继续存有一个加温系统。

5、附助设定：

塑胶模具的附助设定有吊钩孔、KO孔(顶棍孔)这些。

6、盲区解决构造：

当注塑产品有盲区的情况下，模具还会继续有一个或好几个解决盲区的构造。如导轨滑块、斜导柱、液压缸这些。在中国绝大多数书本上详细介绍这类解决盲区的组织称作“抽蕊组织”。

实际上，塑胶模具并不会太难，无论注塑产品如何转变，针对来成型此注塑产品的模具来讲，它的构造只不过便是所述的好多个层面。而模具中间的区别就取决于模具是大还是小?每个附助零件、附助设定、附助系统的部位或是方法不一样。解决盲区的方式、构造、尺寸等有一定的转变罢了。自然，要使设计方案出去的模具生产加工简易、安装便捷、长寿命、价钱适度、成型商品非常好，设计方案工作经验尤其关键。好的工作经验，能够解决设计方案、生产加工之中出現的难题，看待设变也较为有机会。

三、注塑机的构造构成：

一台通用性注塑机关键包含注入设备、合模设备、液压传动系统系统和电气控制系统系统。注入设备关键功效是将塑胶匀称地熔融，并以充足的工作压力和速率将一定量的耐磨材料引入到模具的型腔中。注入设备关键由(挤出机螺杆、料筒和喷头构成的)熔融构件及其料仓、传动系统、计量检定设备、注入和挪动液压缸等构成。

合模设备：

其功效是完成模具的开闭，在注入时确保成形模具靠谱地合紧，及其滑脱产品，合模设备关键由前后左右固定不动模板、挪动模板、联接前后左右模板用的支撑杆、合模液压缸、机械结构、调模设备及其产品压射设备等构成。

液压机系统和电气控制系统系统：

其功效是确保注塑机按加工工艺全过程预订的规定(工作压力、速率、溫度、時间)和姿势次序精确合理的工作中。注塑机的液压机系统关键由各种各样液压系统和控制回路以及它附设机器设备构成，电气控制系统系统则关键由各种各样家用电器和仪表盘构成，液压机系统和电气设备系统有机化学地机构在一起，对注塑机出示驱动力和完成操纵。

来源于：模具人杂志期刊
