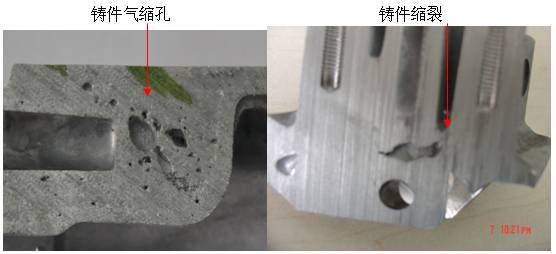

商品含气体?造成气孔的缘故有以下几个方面：

一，氢气，原料里边也有氢气，钳锅及自然环境也有体内湿气，造成 汽体加温造成氢气夹裹在原料里边，非常容易造成纤维状气孔。二：压射室填满度不高，造成 压射房间内含室内空间过大，铝汤在压射前，出現流回碰撞，造成涡旋。汽泡是模具温度及铝温太高，非常容易造成汽泡。氢气，压射缸卷起，流道卷起，凹模内工作压力卷起，水蒸汽造成气孔这种全是模具气孔的根本原因。

造成缘故：

1、金属材料液在压射室填满渡过低(操纵在45%~70%)，易造成卷气，初压射速率过高。

2、模具浇筑系统软件不科学，排气管欠佳。

3、冶炼温度过 高，含供气量高，熔液未除气。

4、模具温度过高，留模時间不足，金属材料初凝不够，抗压强度不足太早出模，受力汽体鼓起。

5、脱膜剂、注入头油使用量太多。

6、喷漆后吹气检查時间过短，模具表层水未烘干。

处理铸造件气孔的方法：

先剖析拜师是什么原因造成 的气孔，再去取相对的对策。

(1)干躁、整洁的铝合金料。

(2)操纵冶炼温度，防止超温，开展除气解决。

(3)有效挑选压铸工艺主要参数，尤其是压射速率。调节髙速转换起始点。

(4)成功添充有益于凹模汽体排出来，直直浇道和横浇道有充足的长短(>50毫米)，有益于铝合金液稳定流动性和汽体还有机会排出来。可更改进胶口薄厚、进胶口方位、在产生气孔的部位设定溢流式槽、排气管槽。溢流式品截面总数不可以低于内进胶口截面总数的60%，不然清渣实际效果差。

(5)挑选特性好的建筑涂料及操纵喷漆量。

防范措施：

1、调节压铸工艺主要参数、压射速率和高压射速率的转换点。2、改动模具直浇道，加设溢流式槽、排气管槽。

3、减少缺点地区模温，进而减少汽体的工作压力功效。

4、调节冶炼加工工艺、

5、增加留模時间，调节喷漆后吹气检查時间。

6、调节脱膜剂、压射油使用量。

来源于：模具人杂志期刊
