搜料网资讯:面对即将到来的“十四五”,石化产业正以加速布局集约绿色发展为主导方向,进一步实现质量、生产效率和效益水准全方位的转型升级。对于石化企业来说,这无疑是在安全生产、环境保护等多个方面向他们提出了更高的要求。对此,世伟洛克作为全球领先的流体系统解决方案服务商,一直以来凭借其丰富的流体系统经验,专为石化行业打造兼顾安全性与环保性的定制化解决方案,致力于为广大企业的可持续发展打下坚实的基础。

在石化企业面临的重重挑战中,取样时的安全与环保往往容易被忽视。在企业生产的各个环节中,会涉及到易燃易爆液体的储运、加工,特别是取样的过程中,稍有不慎或操作失误均极易导致火灾、燃爆或者挥发性可燃气体逸散至环境中,造成环境污染事故。为了降低取样的风险,世伟洛克始终向客户提供专业服务,比如密闭取样模块,这主要是针对工艺管线中的各种介质,尤其是有毒、易燃、易爆或遇空气腐蚀性强等危险性介质的无泄漏取样,将取得的样品送至实验室进行分析,以验证工艺条件和最终产品的组分。密闭取样模块一般放置在储罐现场,长输送管线附近,工艺管线旁,排放检测处等场合,有效地防止有毒有害介质对人身和环境的危害,避免了易燃易爆介质在采样时可能造成的危险事故。

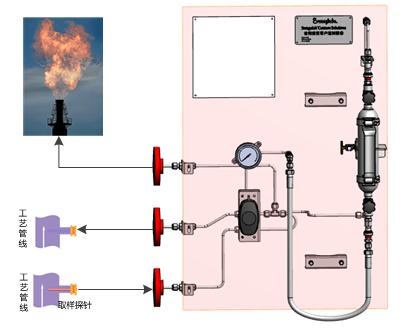

图1 典型世伟洛克密闭取样系统应用

典型的密闭取样系统包括取样箱,取样面板系统和取样钢瓶组装。需要取样时,将取样钢瓶组装连接入取样箱内的取样面板系统后,进行取样。取样后,为保证取样钢瓶拆卸时无危险介质溢出,取样系统必须卸压,必要时还需要惰性气体吹扫干净后,再将取样钢瓶组装拆除,送至实验室进行样品分析。

互锁手柄保证安全

世伟洛克密闭取样模块包含两个球阀,在采样期间,使用这两个球阀将流体切换到取样钢瓶,采样完成后需要拆卸钢瓶之前,使用这两个球阀再将流体切换至排放。这两个三通球阀保持了球阀的大通径,保证快速采样。同时拆卸取样钢瓶之前排放掉连接管路中的危险性介质,保证操作的安全性。创新的互锁手柄系统使这两个阀门便于操作,同时动作可以保证安全,还允许对单个阀体进行填料调整。

取样钢瓶系统可靠且装卸方便

世伟洛克取样钢瓶系统包括带手柄的取样钢瓶,带有安全膜装置的针阀和快速接头。不锈钢取样钢瓶取得欧洲TPED认证和中国压力容器认证。如果是液体取样,可以在取样钢瓶上直接连接预留容积管,为含有液化气的钢瓶提供一个所需体积的蒸发空间,确保安全。取样钢瓶搭扣式设计的固定方式便于拆装,取样钢瓶手柄能方便地搬运。取样钢瓶系统采用快速接头连接形式与采样模块相连接,便于快速连接,保证安全的重复操作。采样模块中采用软管和取样钢瓶系统连接,安装方便。当拆卸取样钢瓶后,将软管接口与采样模块另一端管路接口再次连接,保证在没有安装取样钢瓶情况下采样模块管路保持回路状态,确保系统安全。

压力释放功能与吹扫选项

在拆卸取样钢瓶之前,将互锁手柄球阀切换至排放位置,与取样钢瓶连接的管路中的危险性介质则直接卸压排放至燃烧口。拆卸取样钢瓶快速接头时不会有危险介质溢出。虽然快速接头在断开状态下是可以关闭的,但是在插拔瞬间快速接头存在开启状态,而且快速接头在断开时压力额定值很低。对于采样要求更高的场合,可以在采样模块中添加一路惰性气体吹扫支路,用于清洁采样系统管路。

便于维护

密闭取样模块设计保证了无需干扰系统内的其他元件即可容易地接触到模块内的任何元件。而且,该系统采用可靠的世伟洛克卡套接头连接,便于维护和扩展。

烯罐取样分析

某煤制油化工有限公司烯罐现场采用了多套密闭取样箱,用于定期对烯罐进行取样分析,监控烯罐介质情况。但在使用过程中,阀门出现泄漏和取样装置操作不便等问题。世伟洛克的工程师通过对该企业的多次拜访,了解到企业使用的问题,并协助该企业选用了世伟洛克阀门替代这些阀门解决了泄漏问题。在首次合作后,世伟洛克的工程师帮助该企业配置了取样钢瓶组装,在使用过程中,取样钢瓶的组装操作更加可靠和方便。


世伟洛克不仅为客户提供产品和简单组装,还提供整体的解决方案。该企业了解到世伟洛克密闭取样系统资料后,很感兴趣,在球罐改造项目中,通过和世伟洛克客户定制工程师的多次沟通和深入的交流,确定了取样系统方案,并为客户提供定制的烯罐密闭取样箱。

客户在使用原有密闭取样箱时,出现以下问题:

● 取样箱内阀门泄漏;

● 取样钢瓶不能放在取样箱中取样,需要另外添加长软管引出取样,取样时没有形成真正的密闭回路;

● 插拔取样箱内快速接头时,因为取样箱内软管太短,软管另外一端受力易泄漏。

针对客户的使用问题,世伟洛克密闭取样箱方案,为客户提供以下解决方案:

● 取样阀为一个手柄操作的双三通阀,取样与排放时仅需要操作一个手柄,预防了操作多个阀门的误操作可能性。

● 取样钢瓶通过取样钢瓶夹固定在取样箱内,易拆取。取样时形成密闭回路。

● 取样箱中软管长度保证快速接头便于插拔,取样钢瓶取走后,软管可与取样回路通过快速接头连接,同样形成回路,保证系统的安全性。

密闭取样模块基本配置是所有密闭取样子系统的框架。其他配置提供了一些附加功能来满足特别的系统要求。密闭取样模块基本配置适合气体或液体样品取样,主要包括以下配置:

● 两个互锁的三通球阀,可以切换到取样状态或者是排放状态。

● 取样钢瓶系统,包括带手柄的取样钢瓶,针阀,快速接头,可以添加预留容积管,安全膜或是卸荷阀。

● 软管和快速接头,便于取样钢瓶拆装和无取样钢瓶时流体回路的连通。

● 压力表,可以监控取样状态和卸压状态,可以根据取样下游情况将压力表放置于取样上游或下游。

● 排放阀和单向阀,排放至火炬并防止危险介质回流。

● 取样柜体和固定附件,可以添加加热或保温附件。

世伟洛克密闭取样模块还提供带有其他附加功能,例如带有吹扫回路的系统模块来满足客户的具体需求。
