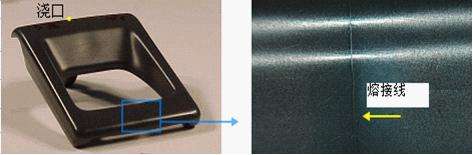

当塑件工艺性能因为有熔接痕达不上设计方案规定时，专业技术人员一般 起先从熔料温度、注入速率、工作压力、总流量、模具温度等层面下手处理。而这种都根据机器设备来完成，参考成形标准规范一些较小幅度调整，靠近理想化值。

显而易见，熔料温度、流动性速率、工作压力、总流量、模具温度这种能够根据机器设备来调整的新项目是较为非常容易完成的，一方面调整起來便捷，另一方面能够数次不断。艰难的取决于当之上方式早已没法处理时，就迫不得已根据改动模具的方式来完成预期目标，这也是要阐述的关键。

必须改动模具的情况很有可能有下列几类：

熔接痕处缝有汽泡，必须在相匹配的分析面加设排出气孔;

熔接痕深层自始至终偏差，必须调整塑件也即模具凹模的薄厚;

熔接痕的部位偏重塑件中间，必须调整进胶口的部位。

下边对之上3 种情况的改进加工工艺各自开展描述：

1. 熔接痕处汽泡的产生是因为当双股熔料集流时，所包围着的汽体沒有立即清除，而留到了塑件內部，在熔接痕表层产生凹痕，能够通俗化地称作“困气”。

归根结底，可能是相匹配部位的分析面研配太紧，以至汽体没法排出来;也可能是锁模后，凹模高宽比规格过多不匀称(塑件壁厚相距很大)导致。

2. 对于前一种状况，常根据提升或扩大排气管槽来改进，以现阶段中国运用最普遍的PP料为例子，依据PP料的溢料空隙为0.03 mm这一主要参数，为防止溢料产生毛边，排气管槽空隙为0.01~0.02mm最理想化。

为有利于模具生产加工和成形全过程中凹模的清除，排气管槽的部位大部分状况会挑选设在定模的分析表面，并尽可能设立在凹模的最终填满处。针对凹模高宽比规格过多不匀称的情况，只有根据“焊补”和“打磨抛光”的方式来调整凹模规格，它是难度系数较大，也是模具专业技术人员在调节中害怕碰到的，它的调整方式和下边要提到的熔接痕高宽比自始至终偏差的调整方式一致。

3. 当根据调整机器设备加工工艺主要参数和开排气管槽的方式皆没法改进或清除塑件因为熔接痕造成 品质欠佳时，很可能迫不得已调整凹模的规格, 自然必须对塑件相对处的薄厚开展精确的精确测量以后，在设计方案容许的范畴内工作。

保险杆塑件的厚度在不一样位置并并不是一个等价，只是一个渐变色的量，其缘故是充分考虑塑件的实际样子及熔化塑胶的流通性，渐变色的厚度有益于成形。壁厚一般 在2.60~3.50毫米。

模具凹模规格的改动分二种状况：一种是扩大凹模规格，另一种是减少凹模规格。

针对第一种状况完成起來较非常容易，依据检验数据信息立即对模具凹模的相对位置执行打磨抛光就可以。第二种情况就非常复杂，为了更好地做到减少凹模规格的目地，最先必须在模具凹模表面喷焊，随后打磨抛光。

下边实际详细介绍减少模具凹模规格的方式：

从工作中的难度系数水平上，最先考虑到挑选在动模上开展“焊补”和“打磨抛光”会比在定模上非常容易得多。

因为注入模的定实体模型腔面品质立即危害到塑件外型，而电焊焊接全过程中有很多的热造成，沒有充足的加工工艺对策确保时，这种发热量通常会更改凹模面的机构成份，造成 凹模面强度不一样，从而危害塑件外型，实践活动时要尽量减少定实体模型腔面的改动。

动实体模型腔面改动的一般流程以下：

根据在凹模面贴胶的方式试件，大概得到凹模必须调整的薄厚;

执行“焊补”和“打磨抛光”工作;

再度试件，依据成形实际效果调整凹模面的规格。

在其中第二步是难题和重要，下列是凹模面修复的详尽全过程：

选中和对接焊缝相符合的焊材，并明确电焊焊接范畴，预埋并维护好打磨抛光标准。

系统分区更替喷焊，留意不必从头开始焊到尾，以防热应力导致模具凹模面裂损。

对比预埋标准，刚开始打磨抛光，留意搞好附近有关位置的维护。

精确测量焊补面的高宽比，做到规定以后，将标准位置焊满，进行凹模面的改动。

来源于：微注塑加工
