Concept Laser推出反动性的增材制造工厂处理方案
已有人阅读此文 - -欧州首屈一指的模具加工及生产加工、快速成型技术生产制造和增材技术性的技术专业展会,佛罗伦萨国际性精细成形及三维打印生产制造展会(formnext)于2015年11月 17日至20日在法国佛罗伦萨举办。激光器熔化技术领域内的自主创新管理者ConceptLaser企业在该展览会上初次发布并展现了一种全新升级的设备和设备构架 ――“AMFactoryofTomorrow(明天增材制造加工厂)”方案。该方案的初次现身说明ConceptLaser早已深深将智能化系统、一体化等工业生产企业愿景投身在公司的战略定位当中。
以“AMFactoryofTomorrow”为关键字的全新升级详细设备方案预兆着增材制造技术性将在品质、灵便和高效率等层面做到新的高宽比,其设备在生产自然环境中的模块化集成化方法根据全新升级的全过程部件构架方式也将吃惊大家。ConceptLaser在formnext上表明,该方案将于2016年全方位进到销售市场。
目前为止,在全世界增材制造销售市场上相关设备和技术性设备的解决方案上都异口同声地以例如“大量激光器源”、“高些激光器输出功率”、“更快生产制造速率”或“扩张构造室内空间”为宣传口号。但在这种解决方案中,技术性设备仍是“独立”的解决方案,并沒有融洽地集成化到生产自然环境中去,商品结构每日任务的提前准备和实行仍必须次序交货。如今,ConceptLaser试着选用新的设备构架,根据全新升级的角度对传统式的生产方式开展拓展。ConceptLaser研发总监 FlorianBechmann博士研究生详细介绍说:“大家的技术性关键取决于将商品结构每日任务的提前准备、跟踪及其增材制造全过程溶解到随意可组成的控制模块之中,根据相对性很大的结构室内空间能够在不一样的時间内实行不一样的结构每日任务,进而大幅度减少先前独立设备的“关机時间”。这类新的生产方案蕴含着极大地用以改进生产链中增加值的发展潜力,对比以前方案中纯碎的设备总数累加方式,大家在这儿看到了可以让工业生产大批量生产更进一步的全新升级方式。”
“AMFactoryofTomorrow”全新升级解决方案
现阶段,全世界全国各地都出現了做为服务供应商的地区性复印管理中心。这类发展趋势的特性取决于从“原形生产制造”衔接到依据必须、可灵便的开展工业生产产业化大批量生产。增材制造客户早已体会到初始的經典生产制造方式的难题和工作压力:欠缺室内空间,必须扩大机械设备设备,实际操作每日任务、尤其是实际操作時间提升等。因此,ConceptLaser的 “AMFactoryofTomorrow”全新升级方案得出了一个趣味的解决方案:将生产与提前准备全过程完成“技术性设备挂钩”。增材制造生产的周期时间将提高至 “24/7水准”,全部部件都将具有高些的易用性。自动化技术的原材料流将显著缓解实际操作工作人员的工作压力。根据插口能够将激光器熔化设备集成化到传统式的CNC技术性设备中,这对比如复合型构件及其中下游工艺流程(后处理工艺/深度加工)而言,都具备关键实际意义。

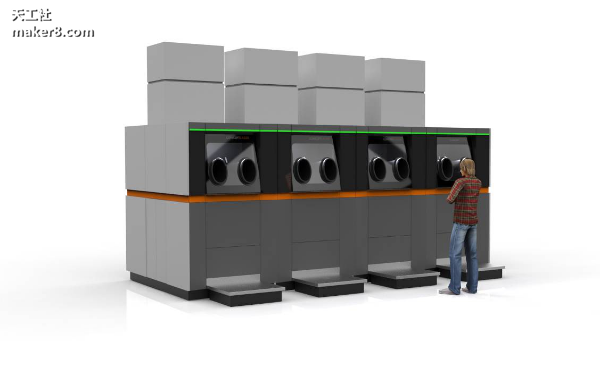

图1:“AMFactoryofTomorrow”:应用ConceptLaser的增材制造控制模块将以最少室内空间占有开展智能化、“稳进”的工业生产经营规模生产。
“试生产”、“生产”和“后处理工艺”挂钩
ConceptLaser“AMFactoryofTomorrow”全新升级方案的新设备构架关键特点就取决于“试生产”、“生产”和“后处理工艺”的挂钩。在其中特别是在包含灵便的设备放料及其改装和拆装全过程的室内空间分离出来。那样做的目地取决于,根据插口有目的性地融洽生产部件,并将生产设计方案的协调能力提高到全部生产加工生产加工工艺之中。其“解决服务平台”和“结构或生产加工模块”的一致模块化构造,让其在组成和联网层面有着更为显著的协调能力和易用性。除此之外,根据对这种控制模块开展有目的性的组成,还能够能够更好地解决特殊的多元性原材料,并最后得到更强的合理性。因而,将来的设备客户可依据构件的几何图形样子或原材料,依靠其模块化设备,十分精确地对其生产每日任务开展“量身定做”。总得来说,选用ConceptLaser全新升级设备方案,其生产系统软件的高效率和易用性将明显增强,另外占地面积规定却会明显减少。仿真模拟的生产情景显示信息,对比目前的方式,选用这类方式占地面积规定数最多能减少85%的另外,每平米的激光器输出功率则提升了七倍。FlorianBechmann博士研究生表明:“多激光设备巨大加速了构件的结构速率。构造室内空间的尺寸也得到了非常大的提高。如今,大家期待根据这类集成化的设备方案来进一步证实应用‘工业生产 4.0’核心理念来更改做为将来生产发展战略的增材制造技术性的可行性分析。可以说,该方案在提升工业生产生产增加值和大批量生产的环境承载力层面都具备巨大的发展潜力。

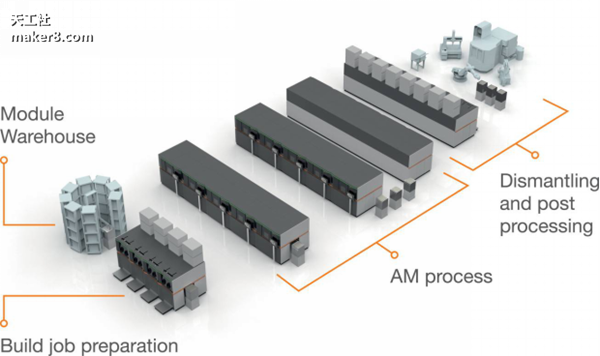

图2:ConceptLaser新设备构架的基础核心理念:控制部件和生产加工模块挂钩
加工厂模块化解决方案――模块化生产加工服务平台
这儿展现的加工工艺服务平台具备400x400x>400mm3的构造室内空间,激光器源、全过程汽体管理方法和过虑技术性设备均以控制模块方式集成化,层厚处在基本范畴内。除此之外,该设备解决方案还有着可变性的聚焦点直徑,而且能够选装具备400-1,000W激光发生器输出功率的1、2或4激光发生器光学系统。激光发生器的冗余设计可以保证在某一激光发生器失效时,剩下的三个激光发生器仍能遮盖全部结构板-依然可以进行结构每日任务。FlorianBechmann博士研究生说:“愈来愈多的激光器源只有比较有限地提升预估速率。但最后他们还会继续让生产复杂化和造成依赖感,进而造成 生产的敏感,及其从而造成的反转,即让需要的正脸实际效果反转变成负面信息要素。”
图3:ConceptLaser研发总监FlorianBechmann博士研究生详细介绍说:“愈来愈多的激光器源只有比较有限地提升预估速率。且最后他们还会继续让生产复杂化和造成依赖感,进而造成 生产的敏感,及其从而造成的反转,即让需要的正脸实际效果反转变成负面信息要素。”
加工厂模块化解决方案――模块化解决服务平台
新的解决服务平台内嵌了挑选设备和粉末状管理方法设备,已不必须根据器皿在设备和挑选设备中间开展运送。而下一个结构每日任务所必须开展的解包、准备工作及其挑选全过程也都将在封闭式的系统软件内进行,实际操作工作人员不用再与粉末状触碰。模块化解决服务平台的诱惑的地方还取决于其独特的总体设计:一个解决服务平台能够同2个生产加工服务平台组成一个“生产制造模块”;针对规模化商品建立,则可将好几个解决服务平台合拼成一台原材料制取站,并从生产加工服务平台提取。

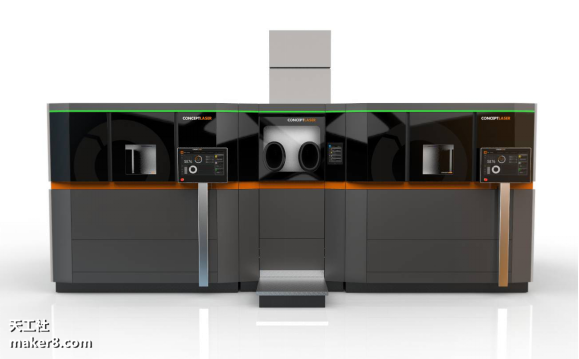

图4:用一个解决服务平台与2个生产加工服务平台组成一个“生产制造模块”

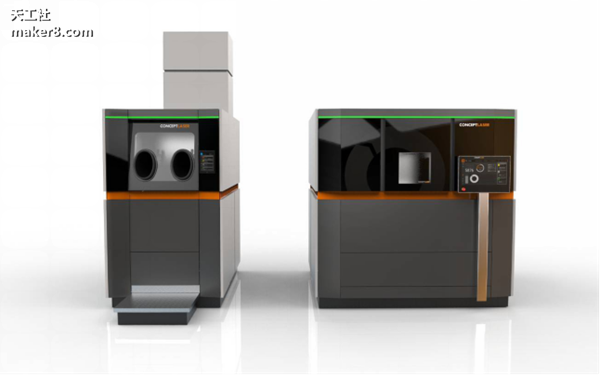

图5:解决控制模块能够组成中间金属粉制取站
加工厂模块化解决方案――控制模块组成
全新升级的加工厂模块化解决方案出示了三种种类的控制模块:生产加工控制模块、调料控制模块和“溢流式”控制模块,这种控制模块都可以依照不一样的高宽比供货。特别注意的是,这种控制模块可以不应用管路或塑料软管立即联接,仅根据RFID插口就可以开展鉴别。那样,在将各种类型的原材料供货至结构全过程开展生产加工时,就能在维持协调能力的另外,保证大货运量下的原材料流安全性。“将来,大家还将考虑到高宽比自动化技术的增材制造加工厂。”FlorianBechmann博士研究生说,“能够构想,原材料或全部控制模块的运送很有可能都将借助比如自动驾驶的运输设备,这很可能便是大家发展趋势的下一步。增材制造将较大 水平的自动化技术。”
图6:“AMFactoryofTomorrow”的互连:将来的增材制造加工厂应该是一个能够灵便拓展、高宽比自动化技术且可以集中控制系统的生产系统软件,它可以较大 水平地解决生产每日任务。
新式2轴镀层加工工艺
新的设备方案中选用了新式2轴镀层系统软件,该系统软件容许涂层机在曝出的另外回到。这能够在镀层加工工艺中节约很多時间。
在结构每日任务中,能够全自动拆换应用硫化橡胶、钢或碳做成的涂层机刀头。依照FlorianBechmann博士研究生的叫法,这将产生很多益处:“像CNC技术性设备中那般的全自动数控刀片更换系统能够让设备的武器装备全过程具备很高的协调能力和時间优点,这能降低实际操作工作人员的手动式干涉。在这儿,大家说的是‘稳进生产’。”
