在一些塑料中，冲击抗压强度低是一个非常大的缺点，比如PVC、PS、PP等。尤其是PVC性脆，在阳光照射降低解，生产加工溫度下产生热溶解，基本上变成一种没用的材料。可是，在PVC中添加改性剂，就可变性变成能够接纳的材料。根据在PVC中添加很多的增粘剂就可以得到极普遍的主要用途。

塑料防腐剂的开发设计，可改进塑料生产工艺流程和提升商品性能，在其中增粘剂、增稠剂、冲击改性剂有益于塑料冲击性能的改进。下列就材料的韧性和刚度及体现材料韧性的冲击性能的检测作一些描述。

1.韧性和刚度

韧性和刚度是对立面的定义，在结构力学中有弯曲刚度和柔度2个标量。

“弯曲刚度”就是指物件产生企业变形时需必须的力的大小;“柔度”则指物件在企业力下所产生的变形尺寸。

能够看得出，“弯曲刚度”越大的物件，越不易产生形变(主要表现在延伸率不大);“柔度”越大的物件越非常容易产生形变(主要表现在延伸率很大)。

一种理想化情况，物件的弯曲刚度趋于于无穷(或是物件承受力功效其形变小到能够忽视的水平)，大家就称该物件为刚体。在结构力学剖析时，可以不考虑到其本身变形。因而，刚度是体现物件变形难度系数水平的一个特性。

韧性的材料较为绵软，它的拉申拉伸强度、抗冲击抗压强度很大;强度、抗拉强度和拉申弹性模具相对性较小。而刚度材料它的强度、抗拉强度很大;拉伸强度和冲击抗压强度就很有可能低一些;拉申弹性模具就很大。

弯曲强度反映材料的刚度尺寸，弯曲强度愈大材料的刚度大，相反则韧性大。在ASTM D790弯折性能规范实验方式上说，这种测试标准合适于刚度材料也合适于半刚度材料。未说它合适于韧性材料，因此 韧性非常大的聚氨酯弹性体是不容易去检测弯曲强度的。之上说的韧性和刚度与检测的结构力学性能关联是相对性的。很有可能会发生意外。比如用玻璃纤维提高塑料后，它的刚度增大，但也很有可能出現抗拉强度和冲击抗压强度都提升的很有可能。

在冲击振动载荷功效下，材料可消化吸收很大的动能造成一定的形变而不毁坏的特性称之为韧性或冲击韧性。建筑钢材(合金钢)、木料、塑料等是较典型性的韧性材料。地面、公路桥梁、吊车梁及有抗震等级规定的构造都需要考虑到材料的韧性。

刚度和延性一般是连在一起的。延性就是指当外力作用做到一定程度时，材料产生无前兆的忽然毁坏，且毁坏时无显著塑性形变的特性。延性材料结构力学性能的特性是抗拉强度远高于抗压强度，毁坏时的極限应变力值很小。砖、大理石、瓷器、夹层玻璃、混泥土、生铁等全是延性材料。与韧性材料对比，他们对抵御冲击载荷和承担振动功效是非常不好的。

做为工程项目塑料，大家期待它另外具备优良的韧性和刚度。在改进材料的韧性时，还应想方设法提升刚度。一般添加聚氨酯弹性体可提升韧性，添加无机物填充料可提升刚度。最有效的方式是将聚氨酯弹性体的改性和填充料的提高融合起來。

2.塑料冲击改性剂

抗冲击性能差是工业生产上一些关键塑料的性能缺点，如PVC、PS、PP等，特别是在在超低温时易抗冲击性能太低进而其运用受限制。殊不知在热固性塑料中，根据加上“冲击改性剂”就能进一步提高他们的抗冲击性能。

如下图：

冲击抗压强度KJ/m2，从图中由此可见PA的抗冲击性能最好是;次之是PC。PP、PVC-HI、PMMA、PS、PA加上冲击改性剂后，抗冲击性能进一步提高。ABS、PA、PC即便不用冲击改性剂的抗冲击性能也很大。

在其中PMMA和PC全是全透明材料，PMMA的刚度好、脆;PC的韧性好、不焦。无改性剂的PS抗冲击性能较弱，我们曾经为顾客检测过添加改性剂的PS商品，抗冲击性能提升很多。

冲击改性剂的种类许多，常见的有ACR-丙烯酸树脂类环氧树脂、MBS-乙酸乙烯酯-丁二烯-丁二烯预聚物、CPE-聚氯乙烯树脂、ABS、EVA、 EPT-三元乙丙胶等。从产品的改性材料实际效果看来，ACR是综合性性能最好是的一类，MBS是全透明产品关键的冲击改性剂，在全世界冲击改性剂销售市场中占据关键影响力。

3.冲击改性剂对别的性能的危害

冲击改性剂尽管能够提升冲击抗压强度，但对别的冲击韧性有不好的危害，如MBS添加PVC使得抗拉强度和弯曲强度降低;ACR的添加也会使HPVC-高含量PVC的抗拉强度、强度和维卡耐温性有一定的降低。CPE的添加也使共混物的抗拉强度，弯曲强度，维卡变软点降低。因此 应用冲击改性剂时，务必兼具别的性能，给予综合性考虑到，以明确适合的使用量。

为使通用性塑料产品化，在改进韧性的另外，想方设法提升刚度。我看到有文章内容详细介绍，选用PPB(嵌段聚丙稀)为基本环氧树脂，用POE-高压聚乙烯辛烯共聚氨酯弹性体为增韧剂，HDPE协作改性，用MMT-纳米蒙脱土做为增效剂，那样就可以做到既提高又改性的目地。

4.拉申地应力-应变力曲线图

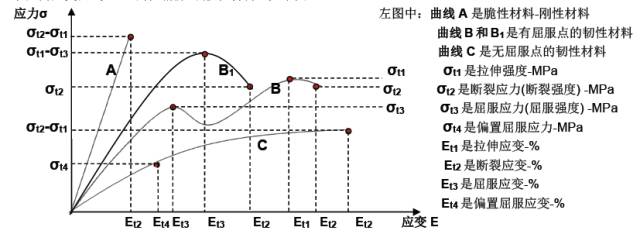

从应力应变曲线曲线图上也可看得出延性或韧性材料，见下面的图。

曲线图B1是普遍的曲线图，抗拉强度相当于抗拉强度。大家给顾客检测常常出現这般曲线图。高韧性的材料其抗拉强度高过屈服应力，曲线图B便是抗拉强度高过屈服应力，我们在给经销商检测加了冲击改性剂的PS材料时，就出現了曲线图B的状况。该材料比PS的冲击抗压强度提升很多，是高韧性材料了。

在GB/T9341-2000塑料弯折实验方式中：仅有具备线形地应力-应变力特点的材料。其弯折性能才可以做为建筑工程设计的根据，而离散系统材料的弯折性能仅是公称压力值。针对延性材料，即难以作拉伸实验的材料，最好是选用弯折实验。

5.塑料抗冲击性能检测

塑料抗冲击性能实验是在冲击负载功效下测量材料的冲击抗压强度，冲击抗压强度用以点评材料抵御冲击的工作能力或分辨材料的延性或韧性水平，因而冲击抗压强度也称冲击韧性。

塑料的冲击韧性在工程项目运用上是一项关键的性能指标值，它体现不一样材料抵御高冲击而导致毁坏的工作能力。ISO179是塑料-组合梁冲击性能的测量的国家标准，它在第1章范畴内说：该方式用以在要求的冲击标准下科学研究特定种类试品的性能，另外为了更好地在內部原有限定的实验标准下评定试品的延性或韧性。

针对高分子材料材料冲击抗压强度经常遭受溫度、环境湿度、冲击速率、试件的几何图形样子及其地应力方法等危害，因而抗冲击性能实验仅仅该材料在实验方式要求的标准下的冲击韧性，沒有肯定的物理意义。在试件的几何图形样子和测试设备明确出来之后，检测时的溫度和环境湿度对冲击性能有很大的危害。一般溫度高时材料韧性好，超低温时材料变脆，冲击抗压强度会降低。针对以吸潮的材料，检测时的环境湿度对冲击抗压强度也是有危害，比如涤纶吸水性较为强，在环境湿度大的加上下，冲击抗压强度会增大。

冲击实验的方式许多，根据实验溫度分：有常温下冲击、超低温冲击和高溫冲击三种。大家研究中心仅有常温下冲击。

根据试件第一例情况，可分成弯折冲击-组合梁和固支梁冲击、拉申冲击、扭曲冲击和裁切冲击，大家仅有弯折冲击-组合梁和固支梁冲击。

根据选用的动能和冲击频次，可分成大动能的一次冲击(通称一次冲击实验或落锤冲击实验)和小动能的数次冲击实验(通称数次冲击实验)。

不一样材料或不一样主要用途可挑选不一样的冲击实验方式，并获得不一样的結果，这种結果是不可以开展较为的。一次冲击性能实验无法得到定性分析该材料的固定不动主要参数，在这儿仅详细介绍组合梁和固支梁冲击实验。

在冲击负载下测量材料的冲击抗压强度，用以点评材料抵御冲击的工作能力或分辨材料的延性或韧性水平，在工程项目运用上是一项关键指标值，体现不一样材料抵御髙速冲击而至毁坏的工作能力。

组合梁用以硬质的塑料，应用组合梁冲持续的材料，应用固支梁冲击就看起来尤其关键，针对彻底不毁坏的试件不汇报标值用NB表明。无空缺与有空缺计算方法不一样，前选用试件总宽，后选用试件空缺底端的剩下总宽。

测得彻底毁坏和门铰链毁坏值测算均值，一部分毁坏值以P表明，记录毁坏种类，要求薄厚低于3毫米的试件不能做冲击实验。冲击检测的影响因素以下：

冲击实验的检测规范有ISO179塑料-组合梁冲击性能的测量，ISO180塑料-固支梁冲击性能测量，ASTM D256塑料-固支梁冲击性能测量。ISO标准的冲击强度单位是kJ/m2;ASTM规范的冲击强度单位是J/m。

(文中著作权归上海市和氏璧化工有限责任公司全部，转截仅为传送有效信息内容)

来源于：和氏璧化工
