针对诸多应用程序开发来讲，缓解重量是一个十分关键的总体目标。比如，根据选用独特的生产加工方式，一种新式改性材料化合物(聚酰胺 聚丙稀)的重量可减少30%。

应用新开发设计的(聚酰胺 聚丙稀)化合物生产制造的零件相对密度低于1，比水更加轻

塑料领域自始至终寻找各种各样方式以尽量地缓解重量，因而，新的解决方法层出不穷。添加化学偶联的聚丙稀并吸湿后，法国下齐森 AKRO-PLASTIC GmbH 新开发设计的聚酰胺化合物 (PA PP)展示出了可匹敌规范聚酰胺的抗压强度。视实际的运用和提高水平，该化合物的相对密度相比规范聚酰胺低 7%-10%，而且流通性更强(见表 1)。为了更好地进一步缓解零件重量，一种方式是用有机化学或物理学发泡剂解决熔融物。

表1.与规范聚酰胺对比，加上化学偶联的聚丙稀的聚酰胺具备重量比较轻的优点

根据发泡进一步减脂

注塑加工发泡是进一步减脂的一种行得通方式。在充压下将火箭燃料引入熔融物，在充模后或充模全过程使得塑料发泡，进而缓解重量。而说白了的物理学发泡则是根据繁杂的加工工艺，在髙压下将汽体立即引入熔融物。专利权难题的处理推动了这一加工工艺的营销推广。选用该技术性一般 可完成 6%-7% 的减脂。而有机化学发泡则是根据塑料母粒将有机化学发泡剂添加塑料中。在生产过程中的熔融标准下，在熔融设备中产生火箭燃料。火箭燃料融解于熔融物中，并在释压后的生产加工过程中将塑料发泡。这一塑料母粒解决方法不但协调能力好，还有一个优点是可在塑料母粒秘方中列入别的成份。这为发泡产生了许多积极主动实际效果，还可依据应用的高聚物进一步提升生产加工方式。以往，用以工程项目塑料的有机化学发泡剂的挑选非常大水平上限于放热反应发泡剂。可是，这种放能系统软件会造成 制冷時间较长。除此之外，放热反应发泡剂的毒副作用归类也是问题重重。而吸热反应发泡剂(吸能系统软件)对物理性能又有可预料的不良影响，因而，对可社会化的吸热反应发泡剂的开发设计大部分停滞不前在 20 新世纪 90 时代后期水准。以往，薄厚低于 3 mm 的零件被觉得不能开展构造泡沫塑料注塑工艺。像 MuCell(经销商：英国密苏里州威明顿市的 Trexel, Inc.)和 Cellmould(经销商：法国迈内尔茨哈根的 Wittmann Battenfeld GmbH & Co. KG)那样的物理学发泡加工工艺往往风靡，一部分缘故是因为沒有适合的发泡剂塑料母粒系统软件

微孔板泡沫塑料的构造关键由塑料中的高含供气量及其生产加工方式中应用的极大压差而造成。而相对的不好危害则有生产加工技术性繁杂、工艺性能不佳、欠缺小批量生产生产加工的协调能力等。

称得上极致的塑料母粒

新的塑料母粒秘方可合理减少这种不好危害。基本评定 [1] 及其本科学研究結果为开发塑料母粒系统软件出示了理论基础。该系统软件可免去秘方中的发泡剂导致毁坏，另外也有利于微孔板泡沫塑料的产生。泡沫塑料构造的尺寸和总数非常大水平上由形核速度 Nhet 决策。而Colton的科学研究(1)说明，形核速度可根据下列公式计算(2)求取:



在其中C1 = 形核种浓度值，f1 = 触碰几率，ΔG*het= 形核活化能，Δp = 压差，γ = 熔融物界面张力。

根据这一表达式能够获得生产制造具备细微泡孔构造的必需主要参数和影响因素。这种影响因素不只仅限于做到较大 压差(这一点是纯物理学发泡加工工艺的必备条件)。当代发泡剂塑料母粒根据成核剂和防腐剂，具备洁净和安全性实际操作的优点，可以对于实际运用精准调节加工工艺。图 1 清晰地展现了较大 形核速度的危害。开发设计用以质轻工程建筑的技术性一氧化氮合酶时，并不是要一味追求完美重量缓解，只是要在尽量减脂与尽量保存技术性塑料的物理性能中间做到均衡，例如必须：

● 维持强度，

● 抗压强度不错，

● 工艺性能不错，

● 微孔板泡沫塑料构造。

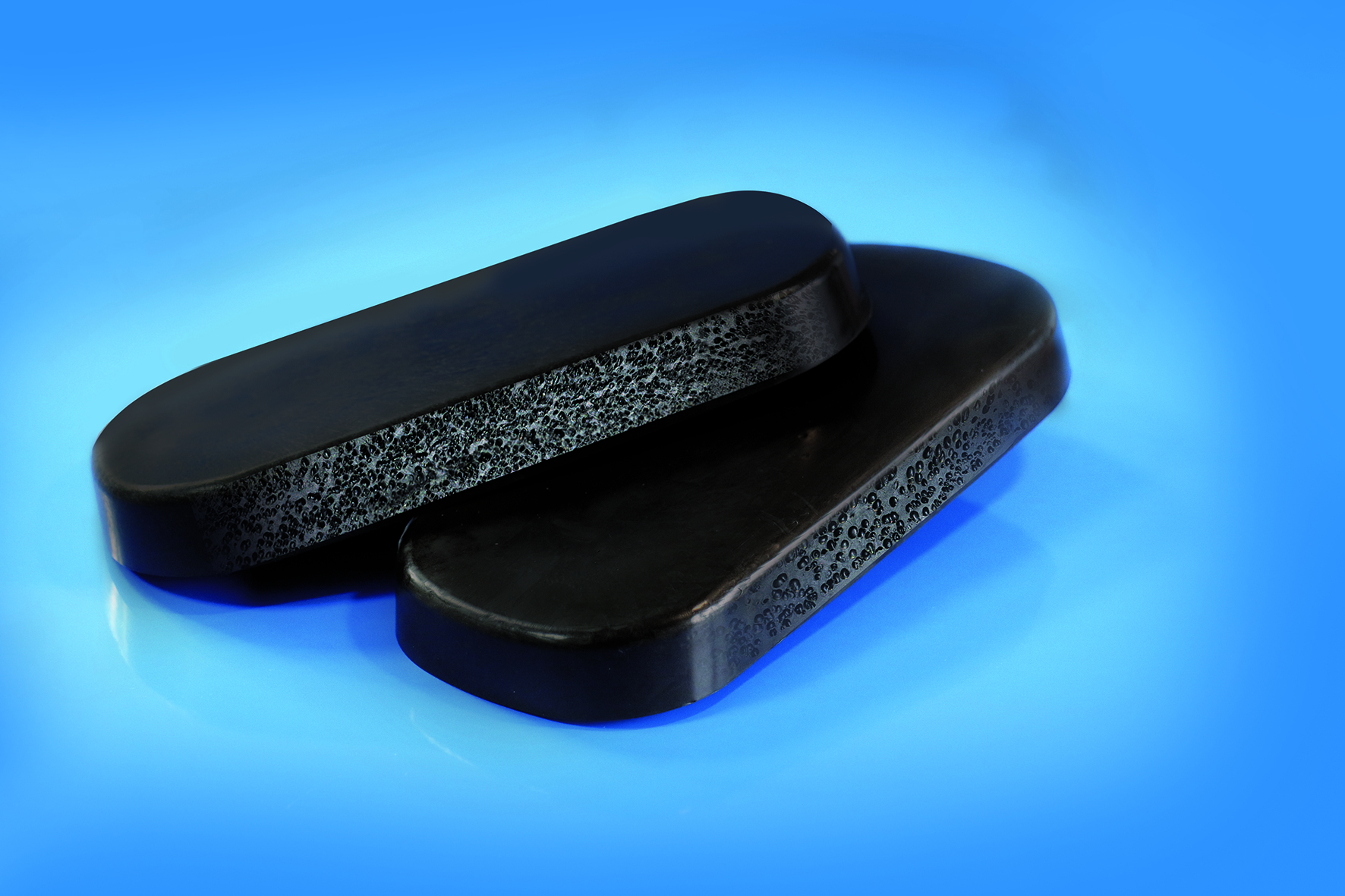

图1.提升多元化形核的实际效果(上边零件：形核的，正下方零件：未形核的)

在互相搭配的系统软件中，关键根据加工工艺来操纵工艺性能、物理性能(强度和弯曲强度)和减脂中间的均衡。应用支撑力检测条模貝开展下列检测，该模貝流径长，宽高比很高，难以得到工艺性能优良且微孔板泡沫塑料遍布匀称的实体模型产品。

殊不知，最后获得的产品却外型出色、重量显著缓解，还具备优异的物理性能。有关加工工艺操纵，应用了二种不一样的方式生产制造 4 mm 带副翼检测条，原材料应用由 AF-Color 生产制造的 20% 碳纤维材料提升的 (PA PP) 化合物，再添加 3.5% 塑料母粒 AF-Complex® PE 990310 TM。表 2 较为了二种方式的結果，将添加了发泡剂，选用规范加工工艺生产制造的一氧化氮合酶设为 0 值。根据添加塑料母粒，最后一氧化氮合酶中碳纤维材料的占比随塑料母粒的使用量提升而减少。

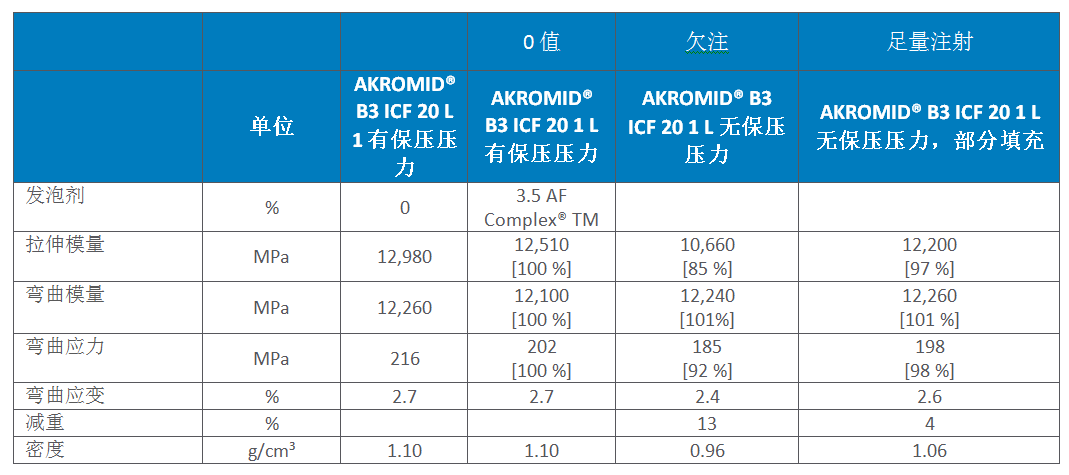

表2.规范加工工艺(添加/不用发泡剂)与欠注/一定量注入加工工艺的较为

零件生产制造

一定量注入：模貝彻底铺满、卡紧，不应用保压工作压力，让设备立刻逐渐下一个计量检定四冲程。此方式与不应用发泡剂的规范加工工艺对比，完成了 4% 的减脂。机械设备主要参数基础保持一致。此方式的优势是生产制造的零件基础无涨缩，由于是由一氧化氮合酶本身来保持保压工作压力，在每个位置上同样合理。

除此之外，发泡剂提升了流通性，但在减脂层面主要表现一般。相对密度减少关键集中化在最网络热点。因而，视实际零件而定，制冷零件关键需要的空调制冷量减少，制冷時间就可以减少 10%。在零件工艺性能层面，此方式获得的結果与规范加工工艺得到的零件一样优异。

欠注：模貝基本上彻底铺满，但沒有卡紧熔融物。此方式都不应用保压工作压力，与 0 值对比完成了 13% 的减脂。弹性模具减少了 15%，大概相当于重量缓解的比例。但是弯曲模量仍高过 0 值。

这一結果可根据截面惯性矩来表述：强度与表面总面积的 x³ 具备特殊关联。这造成 添加了发泡剂的系统软件具备较低水平的收拢。另一方面，栽培基质原材料降低了 13% 也相对造成 强度减少。

图2.应用 (PA PP) 化合物 AKROMID® B3 ICF 20 1 L black (5296) 生产制造的支撑力检测条具备比水更小的相对密度

汇总

新的发泡剂可促使工程项目塑料减脂，另外不容易显著危害其特性。强烈推荐应用互相搭配的系统软件，比如 (PA PP) AKROMID® Lite 化合物和发泡剂塑料母粒 AF-Complex® PE 990310 TM。在文中叙述的情况中，根据添加发泡剂，AKROMID® B3 ICF 20 1 Lite black (5296) 的相对密度减少了 13%。而根据化合物技术性(PA PP)，又进一步减脂了 8%。与聚酰胺 6 GF 30 对比，应用 AKRO-PLASTIC 生产制造的产品创新 ICF 碳纤维材料总体减脂很有可能完成 30%，而且抗拉强度和抗弯折性更强。因而，此发泡一氧化氮合酶的相对密度明显小于水密度(见题目图下)，而且拉伸应变应变速率超过 12000 MPa(见图 2)。

来源于：中塑在线原創
