伴随着高新科技的发展，手执电子系统与显示屏的led背光基本上已全方位拆换为 LED灯源，而 LED 灯光节释放出动能极强的能见光蓝光。依据国际海事组织ISO(International Organization for Standard)明确提出的界定，蓝光归属于能见光的一部分，光波长接近 380~530nm。科学研究报道强调，蓝光可穿透人的眼睛的眼角膜及水晶体，照射入眼底黄斑的黄斑部，导致黄斑部光感应体细胞损害。为了更好地防止双眼遭受蓝光的损害，除开自身需培养优良的眼睛疲劳习惯性外，销售市场上现阶段也现有很多可减少蓝光透过率的防护膜供顾客挑选。

一般蓝光防护膜的构造为：表层镀层�uPET基材膜�u胶黏层�upet保护膜。普遍的防护膜制做方法为在胶黏层内应用防腐剂，或表层镀层应用溅镀、蒸镀或有机化学液相沈积等加工工艺而成。因为胶黏层薄厚都规定在10μm下列，防腐剂的加上量要加到很高才会出现显著实际效果，导致移形(Migration)或相分离(Phase Separation)的风险性提高很多;而溅镀等实际操作难度系数、自然环境及机器设备规定相比于湿试施胶高于很多，大幅度提升产品成本。近期有生产商逐渐发展趋势在PET基材膜内添加紫外线或能见光蓝光阻隔剂的技术性，一方面因为基材薄厚相对性偏厚，可减少防腐剂消耗量;另一方面多功能性PET基材膜生产制造门坎高，大幅度提高市场竞争力。

阻隔剂的挑选

运用于PET基材膜的蓝光阻隔剂需具有几类特性：(1)与PET环氧树脂兼容模式佳;(2)蓝光部位有消化吸收，色调不适合过深;(3)5%热重损害温度高;(4)固体为宜。一般PET基材膜的生产加工温度都会摄氏度280度之上，因而适用生产加工工艺的防腐剂，其 5%热重损害温度需高过 280 度，防止防腐剂在生产过程中蒸发耗损。文中采用目前市面上常见于PET基材膜的固体紫外线阻隔剂开展探讨，并添加中国台湾永光化工企业生产制造的Eversorb® BL3 (通称BL3)开展讨论，其详尽数据信息列于表1。

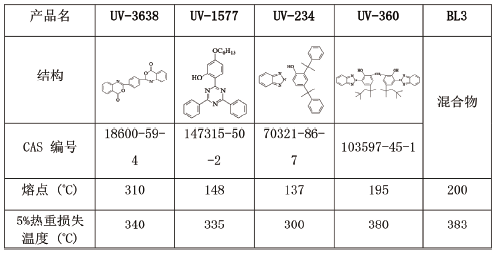

表1 常见于PET基材膜的固体阻隔剂物理性能较为

应用紫外线-能见光光谱分析仪 (型号规格Shimadzu UV-2600) 精确测量各阻隔剂的穿透光谱仪，将固态各自融解于四氢弗喃(THF)，浓度值为100mg/L，总宽一厘米;但UV-3638在THF中没法彻底融解，故将有机溶剂改成二甲基甲酰胺(DMF)，浓度值同样。穿透光谱图如图所示1所显示，横坐标为光波长，纵坐标为相对性于气体的穿透度，穿透度值越低，意味着该光波长穿透的量越低，被阻隔的水平越高。表2列举图一曲线图在不一样光波长的穿透度标值，BL3在380-440nm的阻隔实际效果好于别的的紫外线阻隔剂，即在同样制成品膜厚中，欲做到同样的阻隔实际效果，BL3必须的加上量最少。

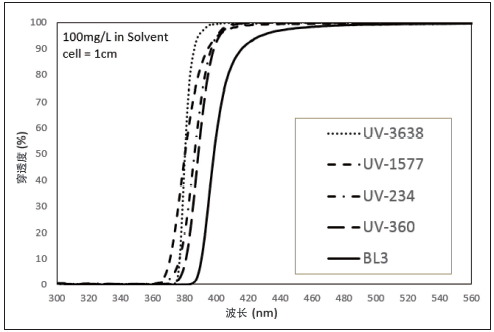

图1各阻隔剂于有机溶剂内的穿透光谱仪

蓝光阻隔剂运用于PET基材膜

将Eversorb BL3以10%净重百分之浓度值与PET塑料粒开展制粒，制粒进行的蓝光PET母料与PET塑料粒混和以机器设备开展押出机拓宽破乳，押出机工艺段高溫达摄氏度260-300度，获得薄厚 35μm的PET膜材，蓝光阻隔剂BL3占PET膜浓度值为3%。将获得的蓝光 PET 膜以紫外线-能见光光谱分析仪精确测量穿透度，获得的穿透光谱图如图2所显示。

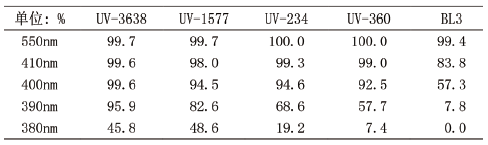

表2 各阻隔剂在有机溶剂内的穿透度标值

销售市场上检测蓝光阻隔实际效果，除开观查单一特殊光波长的穿透度外，一些商品会测算蓝光地区的流明值，一般普遍方式为测算380nm-495nm地区的面积换算均值穿透度，若低于75%则觉得具备蓝光阻隔实际效果。将各类数据信息列于以上3。

表3 蓝光PET基材膜的电子光学标值

BL3的5%热重损害温度超出摄氏度380度，合适高溫工艺的全透明环氧树脂生产加工，根据表3具体测出的数据信息，含3%BL3的35μm厚PET膜材，在400nm穿透数为12.3%，蓝光地区380-495nm的均值穿透数为63.8%，都证实了此PET膜材具备蓝光阻隔实际效果。

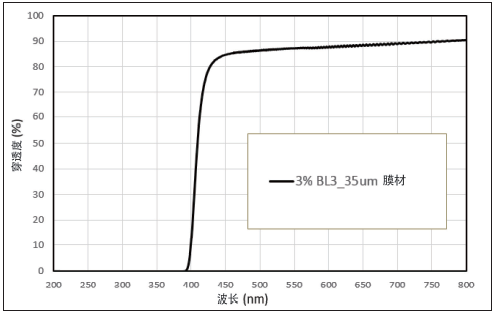

图2 BL3加上于PET膜材之穿透光谱仪

结 语

当代人因长期应用3C产品，视力有一部分因3C产品释放的蓝光而遭受损害，促使显示屏的抗蓝光产品需求大幅度提高。文中中的Eversorb® BL3商品在400nm阻隔较普遍的PET膜内阻隔剂更强，且5%热重损害温度超出摄氏度380度，合适运用于高溫保护膜材中。具体加上于PET膜材生产制造工艺，而获得的抗蓝光PET基材膜，其400nm穿透数为12.3%，蓝光地区均值穿透数为63.8%。现阶段BL3制成品色调与纯净度也有发展室内空间，永光研发人员也正积极主动开展工艺品质改进，以出示在 PET 膜材内更强的解决方法，以达到永光化学反应追求完美“Better Chemistry,Better Life”的总体目标。

来源于：荣格
