惠普一直着眼于三维打印技术、材料的产品研发。上星期，惠普选用材料开发者平台的对策，激励材料行业的合作方开发设计与惠普的系统软件兼容的粉末状材料。这也是三维打印行业全新的里程碑式。

惠普新的三维对外开放材料和运用试验室坐落于俄勒冈州的科瓦利斯，是一个3500平方米的室内空间，在这儿技术工程师们一起开发设计、检测与意见反馈材料特性。因此，惠普明确提出了进到12万亿美金生产制造行业的三维打印发展战略。

材料产品研发提升惠普电子行业竞争能力

惠普的科瓦利斯加工厂，相邻俄勒冈莱斯大学的体育场馆，在30很多年前是热喷墨打印机技术的起源地，做为自主创新的苗床，材料生物学家和技术工程师曾在这儿设计方案、检测和生产制造打印头、硅晶片和热喷墨打印机打印头。如今，全部的眼光都聚焦点在增材制造系统软件的工作能力和兼容材料的开发设计。

惠普三维材料和优秀运用的副首席战略官经理Timothy Weber博士说“三维打印的总销售市场大概是50亿美金至60亿美金，那样的销售市场不能吸引住惠普那样的总市值几百亿美元的企业很感兴趣，在惠普获得充足的技术差别以扩宽销售市场以前，惠普不容易进到这一销售市场。”Weber博士表述为何惠普等了那么久，才把它的脚指头渗入到增材制造养金鱼的鱼缸里。这与多水射流结合技术的发展趋势，及其与传统式的塑料造粒技术的市场竞争力是立即有关的。

强劲的体素

惠普的一大特点是喷射细化剂，第一层的粉铺好，随后喷射溶液，并在同一时间，喷射细化剂，为了更好地造成高像素的边沿，随后再根据热原将粉末状熔化。在喷射细化剂的情况下，还能够决策是不是提升色调、增粘剂、导电性材料或别的材料，不仅完成商品的物理性能，还能够完成别的工艺性能。想象一下，假如你取得的一个塑胶产品，还能够导电性，这将是多么的奇特的事儿?

机器设备早已出示了无限可能，遭受牵制的是材料。惠普当今的合作方包含赢创(Evonik)、德国巴斯夫(BASF)、阿科玛(Arkema)和Lehmann&Voss等，而这仅仅冰山一角，惠普仍在与高达50好几家材料公司沟通交流协作事项。

四部曲

惠普的材料开发设计和验证全过程，能够 归纳为四部曲：

第一步：材料的开发设计工具箱(MDK-Material Development Kit )和材料单元测试卷。MDK是一个检测床，对于于粉末状材料的初期挑选，这有利于明确用以多水射流结合技术适合的粉末状材料。

第二步：在加工工艺实验台子上复印小量的粉末状，这一全过程关键致力于开发的粉末状秘方。

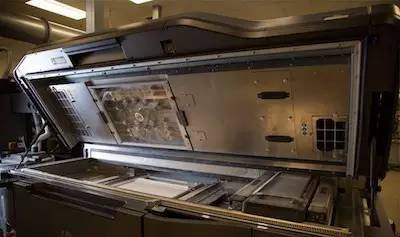

第三步：它是在惠普的髙压水射流结合三维 4200机器设备上的检测，粉末状被逐层复印直到成形。

第四步：在这个全过程中，精确测量数据信息和粉末状定性分析被归档和剖析，粉末状特点与生产加工出的零件特性创建起一定的关联性。

最终，惠普配置了下一代多智能体素检测床，惠普技术工程师能够 测试颜色和体素水准操纵，包含纹路、机械设备和电气设备特性，这种“聪慧”的作用将惠普的运用引向与运用紧密联系的高宽比。

到迄今为止，Evonik早已开发设计了一种丙烯酸树脂(PA)12粉末状，它是根据惠普多水射流结合服务平台验证的第一款材料，这款材料将在5月份发售。此外一款PA-11粉末状材料也在验证步骤中，这款材料的延展性和阻燃等级能能够 用于考虑管路产品的规定。
