复合资料行业领导者的HP-RTM生产处理方案

已有人阅读此文 - 2017-07-19 09:10 -

髙压树脂传送橡塑制品(HP-RTM)是规模性现代化批量生产的解决方法，其核心技术取决于树脂引入和橡塑制品两个阶段。现阶段，汽车制造业中愈来愈多的碳纤维材料高分子材料零部件制造商，都会挑选康隆(Cannon)的环氧树脂树脂和聚氨酯材料树脂秘方的湿部和党员干部设备。

髙压树脂传送橡塑制品(HP-RTM)是传统式树脂传送橡塑制品(RTM)的规模性现代化批量生产的解决方法，应用的也是迅速干固的有机化学原料。HP-RTM加工工艺是根据一个混合头，将基本树脂引入到模貝内，并侵润在其中的预成形化学纤维纺织物，最终迅速干固产生高韧性的高分子材料构件。

HP-RTM的核心技术取决于树脂引入和橡塑制品两个阶段。先将预成形的碳纤维材料放进压力机的模貝内，随后髙压引入液体的树脂。由于选用的是新一代的快速响应型有机化学原料，因此原料秘方的每个成分在混合前一直是分离的，直至碳纤维材料预成形件必须引入树脂时，原料才混合。原料反应速度很短，因此在引入环节，原料的黏度逐渐快速提升。

这将造成结构内工作压力的大幅度升高(这也是此加工工艺较大的特性)。结构内工作压力一般在50～120 bar(5000～12005kPa)。

树脂原料的混合和引入是根据一套专业的计量和注入设备来完成的。这套设备选用独特的设计方案，原料会以规定的溫度在管道内流动性，另外开展适度的除气，随后以精准的总流量和占比开展计量。

这套设备还含有夹套料软件罐，根据高温导热油油温机和换热器，将原料溫度加温到100 ℃。料罐还含有专业的真空泵除气系统软件，可除去树脂原料中残余的汽泡，防止最终干固的高分子材料构件中出現出气孔。

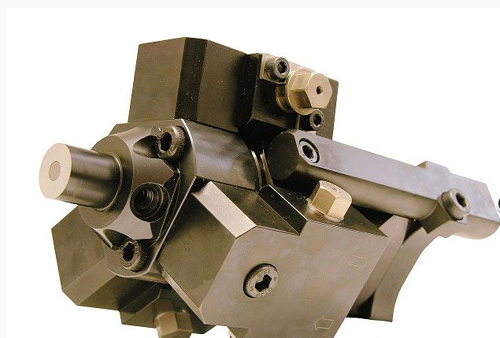

HP-RTM加工工艺中最重要的设备是混合头。液体的原料根据计量泵在混合头内做到一定的工作压力，随后根据专业的喷头将这类工作压力转换成喷涌混合的机械能。二种或多种多样原料会根据这种喷头在混合腔内充足髙压互撞混合。这类髙压互撞会造成一种明显的渗流，以完成最好的混合实际效果。

法国的康隆(Cannon)E-System设备

一家流行的法国汽车企业不久又购置了一台新的康隆(Cannon)E-System 5 Enhanced设备，用以她们的开发设计试验室。它是康隆(Cannon)致力于HP-RTM工艺技术的新型的计量设备。这台三成分的设备被用以开发设计她们下一代的环氧树脂树脂基的高分子材料构件。这个汽车企业在高分子材料行业造就了许多科技成果，对当代新能源客车的设计方案和高效率造成了极为长远的危害。2015年，其试验室又买来一台新型的树脂计量设备，又开发设计了多种自主创新技术性。

世界上最关键的设备制造商都遭受邀约参加招投标，康隆(Cannon)Afros按其技术标准出示了一套性价比高最大的计划方案，因而获得了这一新项目。

这套设备包含一台E-System 5 Enhanced树脂原料计量设备，含有70 L不锈钢板料罐及其树脂和环氧固化剂的原料管道。计量系统软件可解决3种液體原料。假如选用一般的混合占比，设备总流量范畴在15～140 g/s。设备的全部树脂计量一部分都被捆绑在一个加温的保温箱体身体，因此树脂的操作温度可平稳在85℃。环氧固化剂可加温至50℃。全新设计方案的计量控制模块，可使脱膜剂与树脂成分获得更平稳而精准的预混。设备的管道设计方案更便捷原料的拆换，因此一天可做多个实验。

这套计量设备还装有一个康隆(Cannon)LN 10 EPX混合头，能够装到一个模貝上，选用HP-RTM加工工艺生产制造小的高分子材料零部件。

除此之外，这套设备还含有优秀的数据信息纪录程序包，它是康隆(Cannon)E System Enhanced计量设备的一项十分有效的配备。

注入原料的所有数据信息都能获得实时监控系统，并被储存在设备电脑硬盘的数据库查询内。这种数据信息还可显示信息在21"的触摸显示屏显示屏上，并可在设备的工业触摸屏上立即开展繁杂的数据分析。

原料成分的工作压力、溫度、总流量，及其结构内工作压力、混合头情况和混合占比，这种都由设备开展操纵，并可在一个专业的数据图表内查看和监管这种数据信息，可见到生产过程中这种主要参数精准的标值。

日本的高质量CFRP零部件开发设计

一家日本的原料制造商也不久向康隆(Cannon)Afros购买了一台繁杂的HP-RTM计量设备。这也是一套康隆(Cannon)E-System 5 Enhanced三成分原料的计量设备，含有70 L的料罐和用以Liquid Lay Down(液體淋浇)树脂侵润加工工艺的混合头。康隆(Cannon)的这台环氧树脂树脂计量设备与这个企业试验室中目前的一台压力机相互配合用以产品研发，主要是秘方检测和原形制做。

根据配置全新的电子器件操纵及优秀的DCSP数据收集和分析系统，这台设备助推这个企业的研发部门更高效率地完成了开发设计工作中，并在全部树脂引入全过程中详尽地纪录了全部的注入主要参数，能够立刻评定生产流程的进行状况，并找到很有可能的难题。全部数据统计还可根据一个装在手机上的APP程序流程开展远程操作。

一款在法国生产制造的用以大城市车子的大中型PUR汽车零部件

法国汽车制造业的一家关键的一级零部件经销商，不久也向康隆(Cannon)购买了一套计量设备，用以生产制造一款大城市新能源电动轿车的大中型构造构件。该构件选用了一种聚氨酯材料树脂基的碳纤维材料高分子材料，在做到所规定的全部物理性能的另外，产品成本也更低。此项目地下一阶段会出现大量的关键点公布。康隆(Cannon)于2016年交货了这台设备。
