日本的三菱重工塑胶技术性企业(MHIPT)技术专业从业注塑机的开发设计和修建。这种解决方法关键用以汽车制造业，及其电器产品和 PC 领域。企业为其全新的 MEIII 机器系列产品挑选了倍福根据 PC 的控制系统，觉得系统结构的开放式具备创新性，为所联接的生产制造设备提供需要的一切。除开提升可重复性和生产制造协调能力以外，MHIPT 还考虑到简单化情况检测作用的集成化及其执行预测性维护，这将是往前迈开的关键一步。

新式 MEIII 注塑机系列产品以及开发者注塑机本质上融合了一套注入设备和一套锁模设备

注入设备加温和熔融原材料，随后根据压力喷嘴将原材料注入到模貝中。锁模设备开启和关掉模貝，并促使模貝在注入全过程中维持锁紧情况。锁模力的大小是考量机器尺寸及机械功率的一项指标值。MHIPT有着包含锁合模力从350 到 3500 吨的机器。敞开式自动化技术服务平台产生核心竞争力MEIII 是MHIPT全新开发设计的一款中小型注塑机，锁合模力范畴为 550 到 850 吨。大部分的注塑机配置的全是液压机控制器，而 MEIII 中驱动器操纵则是根据交流伺服电机完成。“那样能够 提升生产率，另外降低功耗。”MHIPT 设计部主管兼CEO Takashi Mizuno 讲到。“在自动化控制层面，MHIPT 早已更改了其以前应用的 MEIII 机器系列产品的开发设计计划方案。大家现在在全部商品系列产品上都选用了根据 PC 的控制系统。以前，大家彻底努力开发设计了大家的控制板;而应用 PC 控制系统使我们可以将大家的活力所有集中化在开发软件上。大家的总体目标是将大家企业在注塑机层面累积的全部专业技能融合到注塑成型手机软件中，使我们可以在猛烈的市场竞争中出类拔萃。”

参加 MEIII 开发设计工作中的 MHIPT 和倍福企业的职工。前座，从左往右：Takashi Takii(MHIPT 工程部经理)，Toshimitsu Kawano(倍福日本子公司主管)和 Takashi Mizuno(MHIPT 设计部主管和最先执政官)。后排座，从左往右：Tomohiro Umeda (MHIPT 工程项目处处长负责人)，Osamu Aoishi(倍福日本子公司)，Masanori Obata(倍福日本子公司)，Tsutomu Ayusawa(MHIPT 设计部负责人)和 Yasuhiro Kai (MHIPT 设计部)

跟以前的 MEII 系列产品一样，MEIII 系列产品配置了 MHIPT 独立开发设计的 DD (直驱)电动机。这种电动机不用减速器，由于他们可以用低转速比造成非常大的力;这提供了动态性注入驱动器的优点，促使维护保养更非常容易，由于不用应用动滑轮、输送皮带以及它耗费原材料。MEIII 系列产品的设计方案特性是它用高精密的手机软件同歩替代了2个直驱电机中间的套筒连接系统软件。“伺服电机电动式控制系统的速率、可信性和精密度立即决策了商品的品质。”Takashi Mizuno 注重道。敞开式控制系统：单独于经销商特殊的规范和标准MHIPT 工程项目单位首席设计师兼 MEIII 开发设计项目主管 Takashi Takiiad 表述讲到：“操纵构架开放式的较大 优点是大家及大家的顾客可以单独于经销商特殊的规范或标准。根据 PC 的控制系统是一套极其高效率的敞开式控制系统，而另外具备很高的协调能力和实用性，为大家提供了需要的可信性和质量。”机器开发设计中的效率高因为 PC 操纵服务平台具有高协调能力和扩展性，MHIPT 可以为其顾客提供约 200 种可选择的规格型号来应用不一样的专用工具或模貝，以完成待生产制造的塑胶产品工件的几何图形样子。“这大约是传统式控制系统选择项总数的三倍。之前必须花销附加成本费才可以提供的规格型号现在可以以规范价钱和交货時间提供让我们的顾客。除此之外，敞开式规范的应用为大家提供充足的协调能力，考虑大家的顾客在感应器和交流伺服电机层面的要求。根据将 EtherCAT 和 TwinCAT 各自作为通用性的通信系统和通用性的软件系统，能够 完成统一的数据流分析，进而进一步提高了机器实际操作的可重复性。”Takashi Takii 表述说。

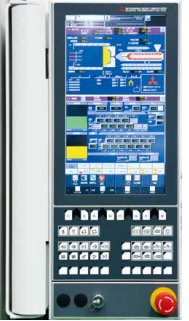

MEIII 控制板选用的是一台倍福的 CP6216 控制面板型 PC

“总而言之，根据应用 PC 服务平台进一步提高了机器工程项目高效率。”Takashi Takii 讲到。“根据 EtherCAT 完成通信的分布式系统 I/O 站的应用简单化了控制箱的模块化，进而不但提升了协调能力层面的优点 ― 比如能够 临时性开展改动 ― 并且减少了机器的生产制造、拆装、运送及安装操作。PC 操纵服务平台的高宽比扩展性最后促使应用一台根据 PC 的中间控制系统操纵尺寸及主要用途不尽相同的几台注塑机。”MHIPT 机器手机软件必须管理方法 30,000 好几个数据信息点，以完成注塑加工运用的多元性和协调能力。MHIPT 应用 Oracle 数据库查询重要软件开发配备。“需要的数据库查询的缝隙连接没法根据传统式控制系统经销商提供的专用工具。”Takashi Takii 诠释道。“对大家而言，TwinCAT 的无缝连接是完成自动式或全自动手机软件配备迈开的极大一步。此外，线上调节专用工具、示波手机软件和其他开发环境提供了有使用价值的作用。”敞开式操纵构架协助完成新的业务模型Takashi Takii 也看到了根据 PC 的操纵构架可以产生的潜在性业务流程优点。“大中型注塑机是小批量生产及批量生产的典型性事例，基本上等同于特殊机器生产制造。大家的理想化计划方案是考虑顾客的每一个规定。传统式的控制系统通常会限定大家，而 MEIII 应用的控制板可以完成高效率和灵便的开发软件。注塑成型的不一样选择项能够 应用手机软件自动生成，不用程序编写。我能信心地说，软件开发早已提高了顾客对大家的服务质量。品质、成本费和時间的魔术师三角早已获得了飞速发展。”

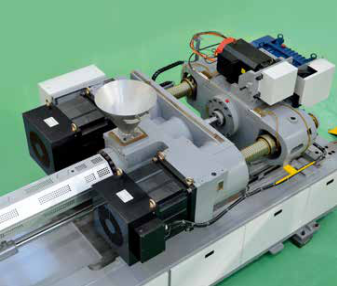

MEIII 的注入设备

实时控制两部直驱电机能够 完成高精密注入加工工艺为工业生产 4.0 充分准备Takashi Takii 也见到敞开式操纵构架在加工制造业当今发展趋势层面的优点。“根据 EtherCAT 和 TwinCAT 完成的对外开放、灵便操纵的数据流分析并不仅拘泥于各台注塑机，并且还完成了全部加工厂的数据流分析的模块化设计和匀称性。那样，我们可以为法国的工业生产 4.0 和英国的工业互联网(IIoT)设置的技术性总体目标提供高宽比回应的适用。我觉得这将是运用互联网大数据来增加均值没有问题间隔时间(MTBF)和减少均值检修時间(MTTR)。大家务必将我们自己放到可以收集、储存和剖析大信息量的位置上，便于明确大家的机器伴随着時间的变化是怎样转变的，怎么使用他们及其大家怎样可以规范化和较为在不一样工作环境中收集到的数据信息。”Takashi Takii 在简述将来发展战略的情况下汇总道。
