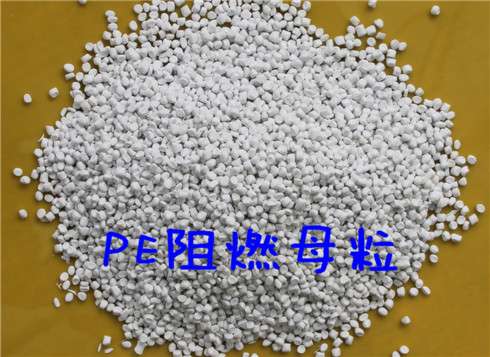

检测目标：PE流延膜阻燃母粒PEGL04

检测设备：卧式注塑机，型号规格为ZJW780;

水准竖直点燃试验机，型号规格为TH8014E;

检测內容：不一样加上占比下PEGL04阻燃母粒的阻燃性实际效果：

试验一：

HDPE5000S(80%)： PEGL04(20%);

试验二：

HDPE5000S(75%)： PEGL04(25%);

试验三：

HDPE5000S(70%)： PEGL04(30%);

试验四：

LDPE2426H(88%)： PEGL04(12%);

试验五：

LDPE2426H(85%)： PEGL04(15%);

试验六：

HDPE5000S(50%)： LDPE2426H(30%)： PEGL04(20%);

试验七：

HDPE5000S(52.5%)： LDPE2426H(22.5%)： PEGL04(25%);

试验八：

HDPE5000S(37.5%)： LDPE2426H(37.5%)： PEGL04(25%);

试验九：

HDPE5000S(40%)： PP(T30H)(40%)： PEGL04(20%);

试验十：

HDPE5000S(38%)： PP(T30H)(38%)： PEGL04(24%);

试验十一：

HDPE5000S(24%)： PPK8003(56%)： PEGL04(20%);

试验十二：

HDPE5000S(22.5%)： PPK8003(52.5%)： PEGL04(25%);

试验十三：

HDPE5000S(24%)： PPK8003(56%)： PEGL04(10%)： HPP(10%);

试验十四：

HDPE5000S(22.5%)： PPK8003(52.5%)： PEGL04(10%)： HPP(15%);

试验十五：

HDPE5000S(22.5%)： PPK8003(52.5%)： PEGL04(15%)： HPP(10%);

试验十六：

PBE6202(5%)： PPK8003(80%)： PEGL04(5%)： XPP(10%);

检测目地：挖掘PEGL04阻燃母粒在不一样主要用途和加上量状况下的阻燃性实际效果;

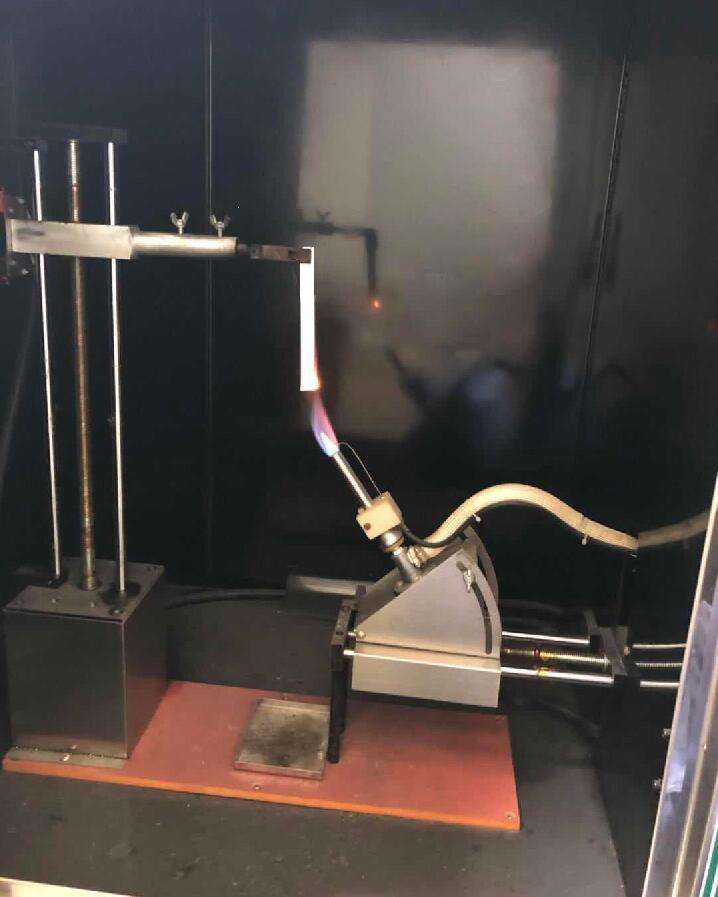

测试标准：UL94点燃测试方法;

检测結果:

试验一：样条离火23秒熄灭;

试验二：第一次样条离火1-2秒熄灭，第二次离火4-6秒熄灭;

试验三：样条第一次离火熄灭，第二次离火熄灭;

试验四：样条离火1-2秒熄灭;

试验五：样条第一次离火熄灭;第二次离火熄灭;

试验六：样条离火10秒熄灭;

试验七：样条第一次离火即灭，第二次2-三秒熄灭;

试验八：样条第一次离火熄灭，第二次3-4秒灭;

试验九：样条离火不熄灭;

试验十：1.6毫米厚样条和0.8毫米厚样条，一次离火熄灭，二次离火熄灭;

试验十一：样条离火不熄灭，火机检测8-9秒熄灭;

试验十二：样条离火熄灭;

试验十三：样条离火3-5秒熄灭;

试验十四：样条离火2秒之内滴下熄灭，熄灭火焰大，一大滴滴下灭;

试验十五：样条离火3-5秒熄灭，火焰小，滴得快;

试验十六：样条离火即灭，不危害特性;

温馨提示

1、PEGL04阻燃母粒，用以吹膜和流延膜，加上12%，离火2-三秒熄灭;加上15%，离火即灭。

2、碳酸氢钙会对PEGL04的阻燃性有影响，最好是不用，包含色母粒里也不必带有。

3、HPP阻燃母粒和XPP阻燃母粒，各自就是我企业生产制造的适用PP阻燃性的2款再生，详解参考我企业的PP阻燃母粒表明。

4、之上数据信息仅作参考，因为商品不一样、机器设备不一样、秘方不一样、挑选的原料型号不一样等众多要素，阻燃母粒的加上量会出现不一样，应用再生前需搞好调节，一切正常后才可批量生产。

试验最后结果

PEGL04阻燃母粒普遍适用LLDPE、LDPE、HDPE等纯PE金属波纹管、金属拉丝、吹膜、流延膜、板才等商品，另外也适用按占比复合型的PE、PP共挤管件、板才等。

来源于：海翔塑料制品厂
