汽车内外饰资料知多少
已有人阅读此文 - -

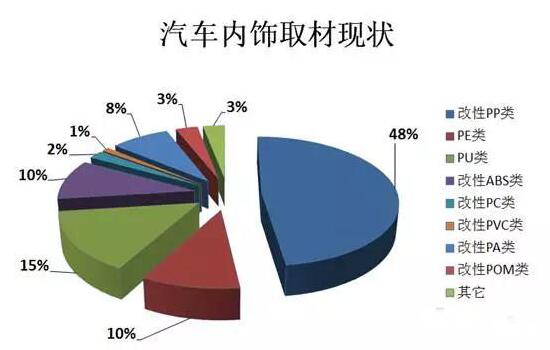

概况：汽车内外饰部件常用塑料主要有PP类、PU类、ABS类（包括ABS和PC+ABS）、PE类、PA类和POM等，其中用量最大的为PP类材料。搜料小编就来简单介绍一下这几种汽车内外饰常用塑料及其应用。
一. PP
PP中文名称聚丙烯，是由丙烯单体经自由基聚合而成的聚合物。它是一种无味、 无侧链 、高密度 、高结晶度的乳白色线性聚合物。也是内外饰部件用量最大的塑料材料。
优点：
（1） 密度小（最轻的塑料），质量轻；
（2） 吸水率低于0.02%，几乎完全不受水分侵蚀；
（3） 抗冲击强度高，加工流动性好，易成型，制品外观质量好；
（4） 原料来源丰富，价格便宜；
（5） 耐温性能好（但热负荷变形能力差）；
（5） 耐温性能好（但热负荷变形能力差）；
（6） 耐化学性能好。
缺点：低温环境呈脆性和耐候老化性能差（可通过改性、添加助剂等方式改善）；结晶性材料，收缩率较大，尺寸稳定性差。
应用：PP类材料主要使用部件为零件本体，如仪表板本体、副仪表板本体、杂物箱、储物箱、门护板本体、立柱护板本体、门槛压板、座椅护板、行李箱护板、乘客扶手、前/后保险杠蒙皮、侧裙护板、前风窗下装饰板、挡泥板等。纤维增强PP类材料具有较高的刚性，尤其是长玻纤增强和玻璃纤维毡改性，在结构件上使用较多，
以替代金属为主，应用在备胎舱、座椅骨架、门模块等部件上。
二. ABS
ABS 是一种无定形材料，为丙烯腈-丁二烯-苯乙烯共聚物。综合了丙烯腈（耐热性、耐化学性、高刚度）、丁二烯（坚韧）、苯乙烯（良好加工性、染色性好耐气候性差、易氧化）三种单体的优良性能。ABS的特性主要取决于三种单体的比例及两相中的分子结构，改变三组分的比例、化合方法、颗粒的尺寸，便可生产出不同的品种。
优点：表面装饰性和二次加工性，包括喷漆、电镀、焊接、粘接等；尺寸稳定性和耐蠕变性能好。
缺点：为耐化学性差，耐紫外线不佳（丁二烯组分具有），光泽度高。耐热性不高，热变形温度较低。
应用：ABS在内外饰部件上主要应用于采用喷漆、电镀、水转印、IMD等工艺的装饰件，例如喷漆装饰条、电镀亮条、电镀格栅、电镀标牌、后视镜外壳等。同时因其尺寸稳定性特别是高温稳定性较好，所以也被用于组合仪表罩、转向柱护罩、门护板中部嵌板、开关按钮、出风口面板等。吹塑级的ABS还可以用于扰流板。
注意事项：零件温度要求是决定选择不同耐热等级ABS的主要考虑因素。另外，由于ABS较差的耐候性，一般不用于暴露于阳光直射的外饰皮纹件。
三. PC+ABS
PC+ABS是PC和ABS共混的合金塑料，PC与ABS共混物可以综合PC和ABS的优良性能。
优点：
(1)耐热性、韧性、冲击强度（特别适用于高强度结构件）和阻燃性；
(2)良好的加工性、表观质量和低密度。
(3)材料单位成本降低，溶体黏度降低。
(4)作为两种无定形塑料的合金，PC+ABS的优点为综合性能优良，无明显缺点。
应用：
PC+ABS应用于一些需要一定耐热性且对冲击要求较高的装饰件，如电镀门把手、中控台装饰板等。由于具有优秀的低温性能、尺寸稳定性以及与泡沫出色的粘结性能，PC+ABS还常应用于高档车型的仪表板本体。
四. POM
POM是一种半结晶塑料，中文名为聚甲醛。POM分为均聚和共聚两种。均聚POM是三聚甲醛或甲醛的均聚体；共聚POM是三聚甲醛与1,3-二氧戊环的共聚体。均聚甲醛结晶度高，机械强度、刚性、热变形温度等指标比共聚甲醛好，共聚甲醛熔点低，热稳定性、耐化学腐蚀性、流动特性、加工性和 在持续高温下的使用性能均高于均聚甲醛。POM的端基为半缩醛（—CH2OH），当温度高于100℃时，端基易断裂，一般需经封端基处理使其稳定化，提高其热稳定性和耐热使用温度。
优点：耐磨性高、比强度和比刚性接近于金属、耐疲劳性好。
缺点：耐温不高、阻燃性差、收缩率大。
应用：POM主要应用于耐蠕变性、耐疲劳性、耐磨要求高或者有自润滑要求的部件，如保险杠安装支架、开启手柄、卡扣、封口内部机构件、玻璃升降系统等。
五. HDPE
HDPE为高密度聚乙烯，是一种结晶度高、非极性的热塑性树脂，为PE的一个重要分支材料。其性能主要受密度、分子量、分子量分布和添加剂四个因素影响。
优点：耐寒性、耐环境应力开裂性和阻隔性能优异。
缺点：耐高温性能差。
应用：
HDPE在内外饰部件上应用于吹塑部件，主要为仪表板风道系统，一般选熔指比较低的HDPE，熔体强度高。风道对HDPE的主要性能要求为耐温性，包括高温性、低温性和温度交变稳定性。其他性能要求HDPE具有低散发性、低气味性。
六. PA
优点：纯PA6和PA66的主要优点为耐磨损，自润滑性好，韧性好，亚甲基/酰胺基的比例越大，柔性越好。
缺点：吸水性、尺寸稳定性不佳，酰胺键的比例越大，吸水率越高。
说明：PA6和PA66作为半结晶塑料，在玻纤增强后性能得到成倍提升，尤其是刚性和耐热性，但短玻纤的引入也会导致取向翘曲和表面浮纤问题。
应用：
尼龙在内外饰部件中主要发挥其耐磨自润滑性和刚性好的优点。纯PA66在卡扣、扎带和齿轮中应用较多，玻纤增强的尼龙多应用于结构件，如外开把手、内开手柄、后视镜底座、安全气囊安装支架等。考虑到尼龙材料的承受高温能力，绝大部分尼龙材料应用在发动机舱领域。纤维级尼龙称为锦纶，可应用在地毯上。
七. PVC
PVC为聚氯乙烯，是由氯乙烯单体经聚合反应而制成的无定形热塑性树脂加一定的添加剂 (如稳定剂、润滑剂、填充剂等)组成，物理外观为白色粉末。
优点：添加助剂后，可塑性强、耐低温性能好。
缺点：纯PVC软化/熔融温度高，对热极不稳定、易降解，易老化。
应用：
PVC塑料在内外饰部件上主要应用于仪表板表皮和门板上装饰板表皮，而有些变速杆球头采用PVC塑料。需要考虑PVC得耐热老化性、耐光照色牢度及耐低温性能。
八. PBT
PBT为聚对苯二甲酸丁二醇酯，是一种半结晶塑料，属于聚酯系列，与PET一起统称为热塑性聚酯，或饱和聚酯。
优点：
PBT最出色的性能在于电性能，不受湿度变化的影响。玻纤增强后其强度和耐热性得到大幅提升，可用于结构件。
缺点：
其在高温高湿环境下脂键的水解可能导致长期使用性能下降。因此加工时含水量必须非常低，某些应用应使用抗水解牌号。
应用：
纯PBT或低玻纤含量增强的PBT多应用于电器件，如接插件等，高玻纤含量的PBT多应用于结构件，如后视镜底座、行李架支座等。PBT的合金材料PC+PBT可用于保险杠吸能块、门把手、加油口盖等。使用高玻纤含量的PBT做结构件，因为直接替代金属或玻纤增强尼龙，主要性能要求为机械强度。
九. PU
PU即聚氨酯，是由异氰酸酯于多元醇反应制成的一种具有氨基甲酸酯链段重复结构单元的聚合物。
优点：
聚氨酯泡沫的主要优点在于压缩变形能力、回弹性好、良好的声学性能。
缺点：
鉴于环保压力，聚氨酯需要在环保发泡剂、降低VOC和中间体游离甲苯二异氰酸酯（TDI）含量方面进行改善。
应用：
聚氨酯主要应用于汽车座椅泡沫、仪表板软质发泡层、地毯/前壁板隔音垫吸音层。此外，硬质的聚氨酯片材经过与玻纤组成复合板材大量用于顶蓬基材。
