一、高温尼龙详细介绍

高温尼龙是以对苯二甲酸或邻苯二甲酸为原材料和脂环族二胺根据加聚反应而成的半脂环丙烯酸树脂类高分子材料。因为其分子结构链带有苯环和二胺软性长链，因此 具备较高的结晶体速度和晶粒大小。PPA工程塑料是以高温尼龙为板材根据化学纤维增强的高性能工程塑料。高温尼龙的构造及结晶体特点使其比尼龙66和尼龙6及其别的工程塑料对比，具有大量的特点和出色的综合性性能:刚性强，强度高、耐热、优良的耐酸类和低吸水性、规格精密度和可靠性和低涨缩性、出色的耐疲惫性，在很多行业包含汽车零件，机械零件及其电气设备、电子零件在用以电机构件、隔离开关上等有普遍的运用。

二、塑料在手机中一直运用普遍

塑料材料在手机罩壳中一直有比较普遍的运用，在3G智能机普及化以前，常见的塑料材料为PC、PC/ABS.伴随着4g智能机的运用及普及化，玻纤增强聚碳酸(PC)因为具备不错的延展性、刚性及其与金属材料具备一定的结合性，在手机中的运用愈来愈完善。但伴随着纳米技术注塑加工金属材料机的盛行，做为与纳米技术注塑加工配套设施的中框对规格精密度、规格可靠性和低涨缩性规定高些;而玻纤增强聚碳酸(PC)依然存有刚性不足、易造成歪曲或拉申形变，造成 之后必须整形美容，且存有与手机上金属材料一部分结合性稍低、表面强度劣等不够，这造成 它存有外型较非常容易划花，浮纤难解决、规格难调节等难题。玻纤增强PC原材料还存有不抗强氧化剂，耐溶剂有机溶剂性能差，喷漆电镀工艺时非常容易裂开等难题。传统式的玻纤增强PC性能早已考虑不上高精密的规定。PPA工程塑料恰好填补玻纤增强PC性能上的不够和缺点，在高档手机中框的运用正遭受亲睐。

三、手机中框需金属材料与塑料融合提高抗压强度

1、牢固硬实、刚性强、强度高、低涨缩性：

手机上为了更好地缓解净重，在受限空间能容下大量的电子元器件，来考虑手机应用利润最大化，因此 中框设计方案上经常减少铝合金型材的薄厚来完成，超薄时做到0.2-0.4mm,这就必须与之融合出示支撑点抗压强度的塑胶必须具备强力的刚性来考虑。

PPA工程塑料具备出色的刚性和综合性性能，玻纤增强成分能够 达到50-70%，并且伴随着玻纤成分的提升另外提升断裂韧性，50%玻纤增强的PPA工程塑料抗拉强度达到200MPa，弯曲强度300MPa，弯曲模量13000-15000MPa，表面强度也是做到HR120;而现阶段用以手机中框的玻纤增强PC广泛玻纤成分为10-20%，20%玻纤增强的PC抗拉强度仅有70MPa，弯曲强度120 MPa，弯曲模量5000 MPa，表面强度HR113。因为中框铝合金型材过薄，非常容易形变，也要安装诸多电子元器件的净重，如刚性不够则整形美容艰难，产生涨缩造成 规格不稳定。20%玻纤增强PC的刚性远达不上规定，表面洛氏硬度最大仅有113，表面非常容易划花;50%玻纤增强PPA工程塑料的高表面强度和刚性，及其规格精密度和可靠性都需要比PC加纤出色，可以符合要求。针对规定纤薄规格的外框，也可以保证其优良的延展性、刚性和规格精密度。

2、延展性好：

如表1：玻纤增强PC在玻纤成分为10-20%时，具备优质的断裂韧性，但刚性较低达不上运用规定。进一步提高玻纤成分尽管提升了玻纤增强PC工程塑料的刚性，可是以损害断裂韧性为成本。由于PC是非晶态高分子材料，并且对地应力比较敏感，因此 当玻纤加到30%之上时，冲击性性能降低比较严重，仅有8-12KJ/�O，刚性的提升不但沒有能使抗压强度和刚性做到应用技术标准，反倒造成 断裂韧性的重大损失，以至于跌落测试非常容易裂开。PPA是一种半结晶体的半脂环丙烯酸树脂，其分子结构链带有苯环和二胺软性长链，因此 即便玻纤成分达到50%，其冲击性抗压强度还能维持达到20 KJ/�O，具备出色的耐疲惫性及抗应力松弛性能，保证手机上跌落测试时不开裂。尤其是做为规定刚性和挠屈性共存的脚手架扣件中，一次性使用或可重复性应用时最好的选择。

3、优良的耐酸类优良的抗化学品性

PC加纤对地应力比较敏感，喷漆前做冰醋酸检测时非常容易裂开，不耐腐蚀;而PPA因为结晶体排序密不可分，渗入性能提升，因此 耐溶剂有机溶剂性能出色，可耐冰醋酸、强酸强碱等化合物的腐蚀而不裂开。

4、PPA受吸水性危害很小、具备极好的规格精密度、可靠性和低涨缩性

因为PPA分子式中分子结构开链带有芳环，分子式整齐，开链不易健身运动，因此 和尼龙66及尼龙6对比吸水能力低，约0.27%，其吸湿成交量放大一般涤纶低三分之二，因此 吸潮造成的规格转变小，另外因为耐高温高，线膨胀系数与金属材料或铝非常，因具备强力的刚性，高低温试验的转变对导致涨缩和规格形变不大，因此具备优质的规格安定性和低涨缩性。尤其合适于精度高的通信手机上行业。

5、浮纤小，表面可喷漆和电镀工艺

因为PC环氧树脂溶体黏度大，玻纤增强PC原材料注塑加工时产品表面非常容易造成浮纤，是一直困惑和难以处理的难题，而PPA工程塑料则浮纤小或无浮纤，具备优良的表面品质、易成形。可喷漆和可电镀工艺而不危害表面品质，这针对追求完美艺术美的颜色多元化毫无疑问是更强的挑选。

6、与金属材料结合性高，避免溫度转变和规格整形美容时造成铁塑分离出来。

PPA工程塑料与铝合金型材结合性达到125kg.f,而PC仅有70 kg.f，是PC的1.7倍，另外PPA工程塑料线膨胀系数与铝合金型材相仿，因此 具备出色的耐疲惫性及抗应力松弛性能，故在高低温试验大幅度转变和成形后规格平稳，基础不用整形美容，并且不容易造成铝合金型材与塑胶分离现象，而玻纤增强PC因为刚性差，注塑加工完后置放非常容易造成涨缩形变，必须再次开展整形美容，另外因为与铝合金型材结合性低，当原材料弯折形变渡过大时非常容易生产制造脆断和铝合金型材与塑胶分离出来。

7、华力兴PPA适用手机上的型号规格：

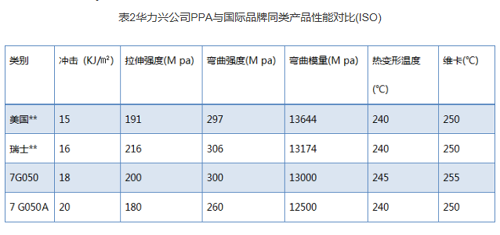

现阶段市面上的高温尼龙型号在轿车和电子零件上运用较多，非常少用以手机上行业。华力兴企业依据销售市场的必须并融合手机上的特性，开发设计了二种型号规格的PPA工程塑料，高刚性的7G050和更强延展性适合打螺帽柱避免裂开的7G050A，其性能早已贴近或好于国外同类商品，早已取得成功运用于好几个知名品牌手机中框中，备受众多客户的五星好评和热烈欢迎。还可以依据顾客的必须开展颜色，与机壳颜色配套设施开展颜色多元化。为避免灰黑色对无线天线数据信号危害，专业开发设计了一种不容易消弱无线天线数据信号的专用型灰黑色7G050A K221。

华力兴PPA在手机中的运用实例：

来源于：艾邦高分子材料
