塑件呈现焦烧点的原因及扫除方法的应用材料_塑料应用案例_技术中心

焦烧点

缺陷现象：模制部件的局部黑色变色发生在焊接线的区域中，在流动路径的末端或模制部件的各个区域（例如，肋）处。有时，模塑部件在这些地方没有完全填满。也可能是模具表面出现变化（积垢或腐蚀）。原因是注入的塑料熔体将空气推入空腔中，压缩空腔。如果空气不能通过分型线，喷射器或特殊的通风插件逸出，它会变得很热，导致塑料上出现烧焦点。

缺陷原因：

1-模具以过高的注射速度填充
2-用于排空模具的通道被积垢污染或堵塞
3-空气不能通过模具的分型面逸出
4-模具排气不充分
5-几种熔体流动相遇。

解决方法：

1-降低注射速度。仅在填充阶段结束时降低速度可能已经足够（选择刻度注射轮廓）
2-清洁模具通风系统并改善通风口。
3-燃烧发生在靠近分型面的位置，降低机器的夹紧力；

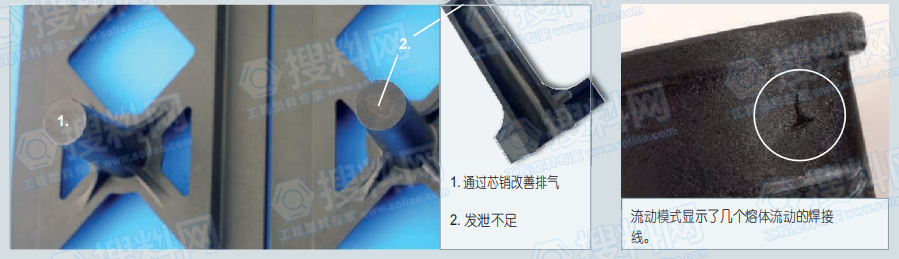

4-检查通风通道的位置和有效性。如果适用，在分型面提供额外的通风通道和/或在熔体流动相遇的位置将模芯销安装在模具中
5-分析填充情况。通过优化浇口位置或通过提供流动促进器来调节流动模式，使得空气可以通过模具的分型面逸出。

替代产品

暂无
